Ljudanslutningar

Inledning

3,5 mm-anslutningen har sedan runt 2008 varit standard för anslutning av hörlurar till våra mobiler. Fram till dess envisades de flesta mobiltillverkarna med att använda sina egna multifunktionella anslutningar istället (som t.ex. Sony Ericsson Fastport), ibland i kombination med adapterövergångar till 3,5 mm-anslutning.

Relaterade produkter

Hörlursanslutningen

Kärt barn har många namn. Den ”lilla hörlurskontakten” kallas i vardagligt tal 3,5 mm-anslutning eller minitele för att endast nämna några vanligt förekommande namn. I detta avsnitt benämns kontakten ”3,5 mm-anslutning” för att göra en tydlig skillnad mellan den och dess syskon 6,3 mm-anslutningen (tele) och 2,5 mm-anslutningen (mikrotele). 6,3 mm-anslutningen används normalt i musikproduktion och 2,5 mm-anslutningen där platsbrist är ett problem.

html_image

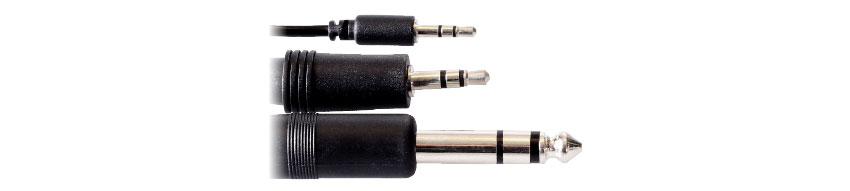

Samlingsbild på 2,5 mm- (mikrotele), 3,5 mm- (minitele) och 6,3 mm-anslutningen (tele).



De tre nämnda anslutningarna finns i både mono- och stereoutföranden (en eller två ljudkanaler). Kontakterna som sitter på stereohörlurar har tre poler och kallas TRS-anslutningar (Tip, Ring, Sleeve). T (tip) är polen som sitter längst ut på kontakten och används för vänster ljudkanal. R (ring 1) används för höger ljudkanal och S (sleeve) används för jord. I mono­utförande saknas R (ring 1), så T (tip) används för den enda ljudkanalen.

html_image

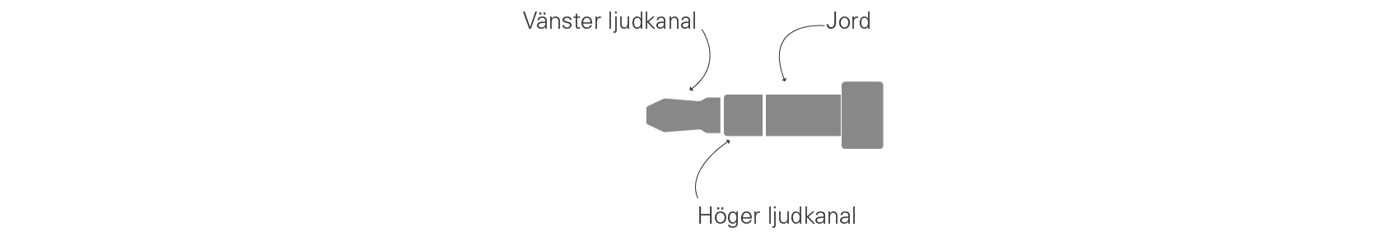

Kopplingsschema för 3,5 mm-hörlurskontakten.



Hörlursanslutningen kan användas för att skicka in eller ut ljud. Stationära datorer och äldre bärbara datorer utrustades ofta med två 3,5 mm-kontakter. En används för anslutning av hörlurar och en för anslutning av mikrofon (ljud ut och ljud in).

Headsetanslutningen

För att inte behöva utrusta mobiler och surfplattor med dubbla 3,5 mm-anslutningar finns headsetanslutningen. Headsetversionen har en extra pol (en extra ring) för mikrofonen för att kunna skicka in och ut ljud ur samma kontakt. Höger och vänster ljudkanal har dock samma positioner som på hörlursanslutningen, vilket gör att det går att använda nästan vilka hörlurar som helst till dagens mobiler. Headsetanslutningen har även ersatt dubbla 3,5 mm-anslutningar på många bärbara datorer.

html_image

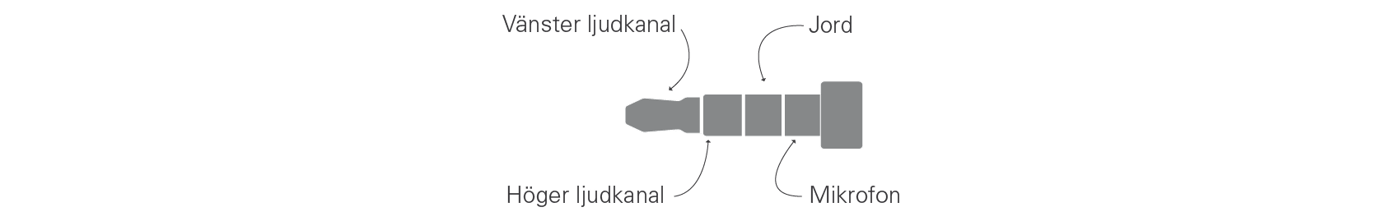

3,5 mm-headsetanslutning (koppling B). Läs mer nedan.



Historiskt sett har det funnits två sätt att koppla headsetanslutningen där mikrofon- och jordledaren har varit placerade olika på kontakten, koppling A och B. Sedan 2011 har koppling A i princip slutat användas. Moderna enheter använder nästintill uteslutande koppling B. Det går att lösa problemet som uppstår om en mobil och ett headset är kopplade olika genom en adapter som byter plats på mikrofon- och jordpolen. För blotta ögat ser adaptern ut som en kort förlängningskabel.

html_image

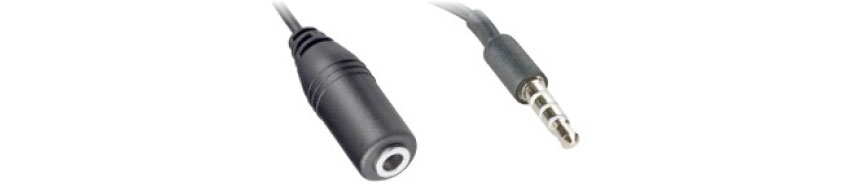

Omkopplingsadapter för headset.



När det gäller knappar på headset råder det tyvärr större och mer svårlösta kompatibilitetsproblem. Även om mobiltillverkarna numera är hyfsat överens om hur polerna ska kopplas i kontakten, så finns det fortfarande ingen standard för hur knapparna på headseten ska fungera. Om ett headset används med en annan mobilmodell än den av tillverkaren tilltänkta, är risken stor att knapparna för att justera ljudstyrkan och byta ljudspår inte fungerar.

Ett tryck på svarsknappen (för att svara, lägga på, spela eller pausa) fungerar som tur är nästan alltid, oavsett vilken mobil och vilket headset som används. Övriga knappar kräver mjukvarustöd, så att mobilen vet hur den ska tolka knapptryckningarna. Samma sak gäller vad upprepade knapptryck på svarsknappen ska innebära.

Lightning

Apple tog 2016 ett kontroversiellt beslut i samband med lanseringen av iPhone 7. De valde att ta bort 3,5 mm-kontakten. För att ansluta ett par trådbundna hörlurar till en iPhone 7 används i stället Lightning-kontakten. Tillbehör som till exempel dockningsstationer med högtalare har tidigare använt Lightning-kontakten, men nu behöver även hörlurar utrustas med en Lightning-kontakt.

html_image



Pioneers Rayz Plus ansluts till mobilen med Lightning.



Signalerna som skickas med Lightning är digitala signaler. Av den anledningen behöver de anslutna hörlurarna utrustas med en ljudkrets innehållande en omvandlare från digital till analog (Dac) och vice versa (ADC) samt en förstärkare. Fördelen med att placera ljudkretsen i hörlurarna är att utrymme i mobilen frigörs och hörlurarna behöver inte förlita sig på ljudkretsen i mobilen, något som öppnar möjligheter för ännu bättre ljud.

Det går att koppla från Lightning till 3,5 mm med adaptrar. Adaptern måste vara utrustad med en ljudkrets som beskriven ovan för att fungera (en aktiv adapter). I Apples egna adapter har de lyckats bygga in all funktionalitet direkt i Lightning-kontakten.

html_image



Apple Adapter Lightning till 3,5 mm



Relaterade produkter

Ljud via USB-C

HTC gjorde en liknande manöver som Apple när de 2017 tog bort 3,5 mm-anslutningen på HTC U Ultra och Play. HTC valde dock att använda USB-C för anslutning av headset. USB-C har stöd för analoga ljudsignaler. Därför krävs inte en ljudkrets i inkopplade hörlurar eller adaptrar. USB-C har också stöd för att skicka ut digitalt ljud för att använda den inkopplade enhetens ljudkrets (likt med Lightning).

html_image
USB-C- till 3,5 mm-adapter
