Anslut Android-enhet till hembio

Inledning

Micro-USB-kontakten har länge varit standardkontakten för Android-enheter, oavsett om det har varit för surfplatta eller mobil. För att ansluta en enhet med Micro-USB till en HDMI-ingång krävs MHL- eller Slimport-stöd (mer om det nedan). USB-C har dock andra möjligheter för enklare anslutningar.

MHL

MHL (Mobile High-Definition Link) är en teknik för att överföra digital bild- och ljudsignal. MHL-signalen kan omvandlas till en vanlig HDMI-signal med hjälp av en MHL-adapter, och skickas vidare med en HDMI-kabel till vilken HDMI-kompatibel TV, receiver eller projektor som helst. MHL används normalt tillsammans med en Micro-USB-anslutning, men USB-C har faktiskt också stöd för MHL.

html_image

En mobil eller surfplatta måste ha stöd för MHL för att det ska gå att få ut bild och ljud genom dess USB-kontakt. MHL är nämligen en helt egen signaltyp som saknar släktskap med USB, och kräver därför en aktiv adapter för att kunna kopplas till HDMI. De flesta MHL-adaptrar kräver extern ­strömförsörjning, något som vanligtvis sker genom en Micro-USB-kontakt på adaptern.

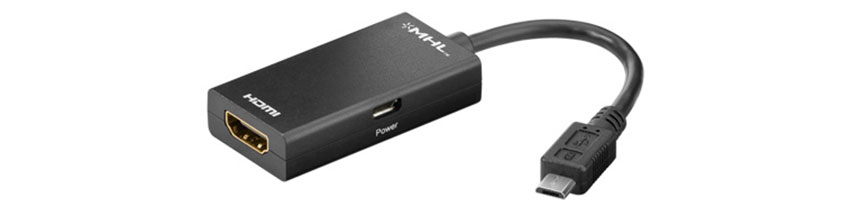

html_image
MHL-adapter till HDMI

Vissa TV-apparater och datorskärmar har inbyggt stöd för MHL. Fördelen med att ha ett inbyggt stöd i ­skärmen är att det eliminerar behovet av en adapter. Då går det att i stället använda en passiv MHL-kabel som inte kräver strömförsörjning. Mobilen eller surfplattan kan till och med laddas av HDMI-porten.

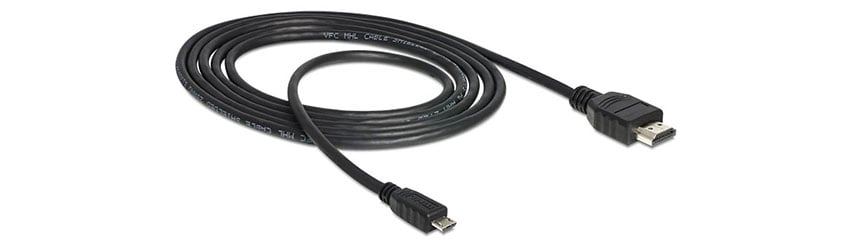

html_image
Passiv MHL-kabel. Kräver MHL-stöd i TV:n för att fungera.

Fem- och elvapoliga MHL-kontakter

MHL-standarden har en egenskap som både kan ses som en fördel och som en nackdel: den saknar standardiserad kontakt. Det gör att mobil- och surfplattetillverkarna kan skapa sina egna MHL-lösningar.

De två vanligaste anslutningarna är de fem- och elvapoliga Micro-USB-anslutningarna. Fördelen med den elvapoliga är att den kan använda MHL- och USB-signalen samtidigt (för att ansluta en skärm och USB-tillbehör samtidigt). Tyvärr är inte anslutningarna kompatibla med varandra. Det är därför viktigt att kontrollera vilken MHL-anslutning din enhet använder (eller använda en adapter med stöd för båda teknikerna).

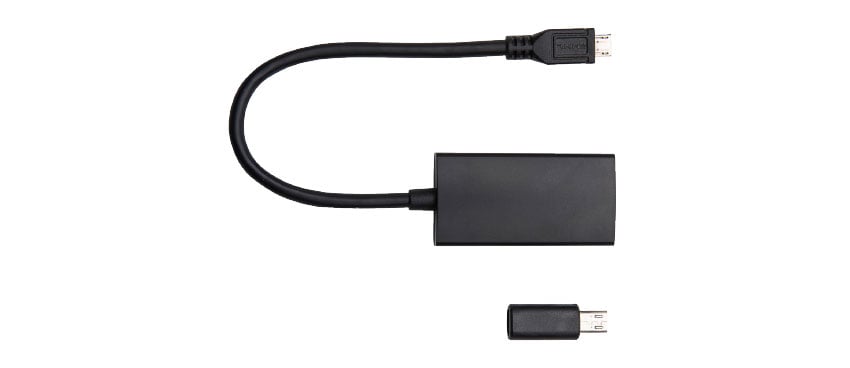

html_image
Vissa MHL-adaptrar har stöd för både 5- och 11-poliga anslutningar.

Den elvapoliga kontakten dök upp för första gången våren 2012, i samband med lans­eringen av Samsung Galaxy S III. Samsung har därefter fortsatt att använda den på sina flaggskepp (bland annat Galaxy S4, Galaxy S5 och Galaxy Note 4). 2015 tog Samsung bort MHL-stödet på sina flaggskepp (Galaxy S6, Note 5 och senare). De mobilerna kan inte anslutas trådbundet till en skärm. LG, HTC och Sony gick aldrig över till den elvapoliga anslutningen utan fortsatte använda den fempoliga.

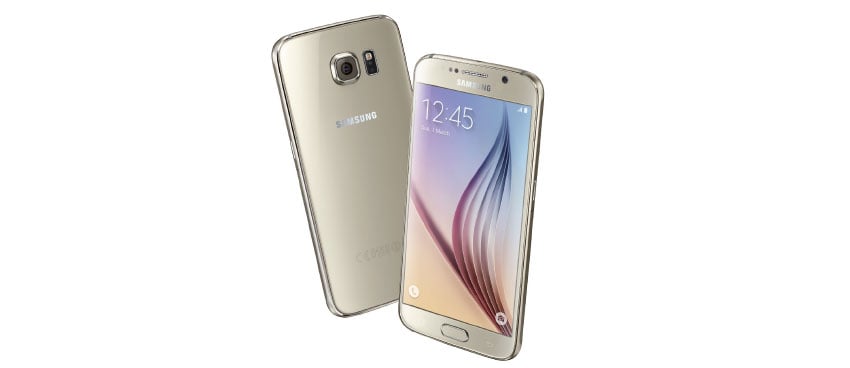

html_image
Samsung Galaxy S6 saknar MHL-stöd trots att föregångarna har det.

MHL-standarder

MHL-standarden finns i tre versioner: MHL 1, MHL 2 och MHL 3. Den första versionen stödjer upplösningar upp till 1080p vid 60 Hz (30 Hz i praktiken) och 7.1 surroundljud. Version två adderade stöd för 3D och tredje versionen lade till stöd för Ultra HD 4K-upplösning vid 30 Hz. MHL 3 har även stöd för Dolby True-HD och DTS-HD Master Audio.

MHL-standarderna är bakåtkompatibla. Det innebär att det går att använda en MHL 1-adapter till en MHL 3-enhet. Maxupplösningen begränsas dock till MHL 1-standarden. För att kunna nyttja MHL 3-standarden fullt ut krävs både att mobilen eller surfplattan och adaptern har stöd för MHL 3.

Slimport och MyDP

Slimport heter en licensfri lösning som påminner mycket om MHL. Precis som MHL används Slimport för att få digital bild- och ljudsignal ur en mobils eller surfplattas Micro-USB-port. Slimport bygger på MyDP (Mobility Displayport) som är en del av den öppna Displayport-standarden. Tyvärr är inte MHL- och Slimport-lösningar kompatibla med varandra.

Slimport skiljer sig lite från MHL. Slimport-adaptrar mellan Micro-USB och HDMI behöver nämligen inte strömförsörjas av någon extern nätadapter (även om de ofta har en Micro-USB-port för att möjliggöra samtidig laddning). Rent tekniskt är Slimport-lösningen i klass med MHL 2. Slimport klarar som mest Full HD-upplösning (1080p) vid 60 Hz, 7.1 surroundljud och 3D (stereoskopi).

Mobiler kompatibla med MHL eller Slimport

Nedan följer en lista över populära mobiler med Micro-USB-anslutning och vilken teknik de stödjer.

Tillverkare Modell Mhl Slimport
LG G4 - Ja
Motorola Nexus 6 - Ja
Samsung Galaxy Note 4 MHL 3 -
Samsung Galaxy Note 5 - -
Samsung Galaxy S5 MHL 2 -
Samsung Galaxy S6 - -
Samsung Galaxy S7 - -
Sony Xperia Z3 MHL 3 -
Sony Xperia Z5 MHL 3 -

Displayport över USB-C

Med övergången från Micro-USB till USB-C öppnas nya möjligheter för inkoppling av mobila enheter. USB-C-kontakten har nämligen stöd för att skicka ut en Displayportsignal (läs mer om Displayport här), utan behov av en aktiv adapter. Displayport har stöd för Ultra HD 8K-upplösning, surroundljud och kan kopplas till HDMI, VGA och DVI. Eftersom Displayport över USB-C är en standardiserad lösning krävs ingen tillverkarspecifik adapter eller kabel. Det går dessutom att skicka bild- och ljudsignal samtidigt som USB-signal över en USB-C-anslutning.

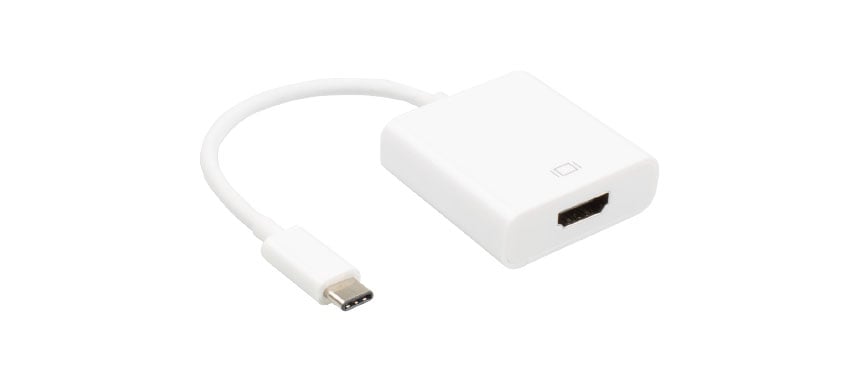

html_image
USB-C kan ha stöd för att skicka ut en HDMI-signal.

Displayportstödet i USB-C är dock en valbar del av standarden. Därför har inte alla mobiler och surfplattor med USB-C stöd för att skicka ut en Displayportsignal. USB-C-enheter kan faktiskt utrustas med MHL-stöd i stället för Displayport. Undersök enhetens specifikationer för att se eventuellt stöd.

Mobiler med Displayportstöd över USB-C

Nedan följer en lista med populära mobiler med USB-C-anslutning och om de stödjer Displayport.

Tillverkare Modell Displayportstöd
Asus Zenfone 5Z -
Google Pixel/Pixel 2 -
HTC 10 Ja
HTC U11 Ja
Huawei Honor 10 -
Huawei P10 Ja
Huawei P20 Pro Ja
LG G5 Ja
LG G6/G7 -
Oneplus 3/3T -
Oneplus 5/6 -
Samsung Galaxy S8/S9 Ja
Samsung Galaxy S8+/S9+ Ja
Sony Xperia X Compact -
Sony Xperia XZ Premium -
