Lydtilkoblinger

Innledning

MP3-spilleren rakk på bare ett tiår å gå fra å være det aller kuleste til noe som knapt nok brukes lenger. Det er ingen tvil om at mobiltelefonene har tatt over funksjonen til MP3-spilleren i vår hverdag. Ikke nok med at dagens mobiltelefoner reduserer antallet duppeditter som vi må bære med oss.

Mobiltelefonene er også mye mer egnet som musik­kspillere, fordi de også kan spille Internett-radio og strømme musikk fra Nasar (se Nettverk 13), Spotify og lignende tjenester. Likevel var det ikke før rundt 2008 at det ble en faktisk standard å bruke den vanlige 3,5 mm-kontakten ("minitele") som headsettilkobling. Inntil da brukte de fleste produsenter sine egne multifunksjonelle tilkoblinger i stedet (for eksempel Nokia Pop-port, Sony Ericsson Fastport og HTC ExtUSB), noen ganger i kombinasjon med adapteroverganger til 3,5 mm-tilkobling.

Hodetelefontilkobling

Kjært barn har mange navn. Den "lille hodetelefonkontakten" kalles til vanlig for 3,5 mm-tilkobling, minitele og MP3-kontakt, for bare å nevne enkelte vanlige navn. I dette avsnittet kalles kontakten "3,5 mm-tilkobling", for å skille klart mellom denne og dennes "søsken" – 6,3 mm-tilkoblingen (tele) og 2,5 mm-tilkoblingen (mikrotele).

html_image

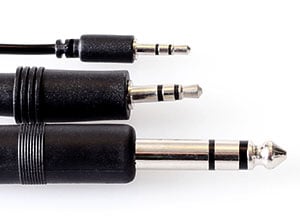

Samlet bilde av 2,5 mm (mikrotele), 3,5 mm (minitele) og 6,3 mm (tele).

Disse tre tilkoblinger er tilgjengelig både i mono- og stereoutførelse. Kontaktene som sitter på stereohodetelefoner, har tre pinner og kalles for TRS-tilkoblinger (Tip, Ring, Sleeve). T (Tip) er pinnen ytterst på kontakten og brukes til venstre lydkanal. R (Ring 1) brukes for høyre lydkanal og S (Sleeve) brukes for jording. I monoutførelse finnes ikke R (ring 1), så T (Tip) brukes for den ene lydkanalen.

html_image

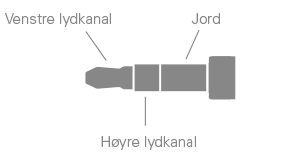

Koblingsskjema for 3,5 mm-hodetelefonkontakt.

Beslektede produkter

Headsettilkobling

3,5 mm-tilkoblingen for headset er forskjellig fra den like store hodetelefontilkoblingen. Headsetversionen har en ekstra ring for mikrofonen. Høyre og venstre lydkanal har samme posisjon som på hodetelefontilkoblingen, slik at det er mulig å bruke nær sagt alle typer hodetelefoner med dagens mobiltelefoner.

Plasseringen av mikrofonkontakten og jordlederen kan dessverre være forskjellig mellom ulike headset og mobiltelefoner, noe som betyr at ikke alle 3,5 mm-headset vil fungere i alle mobiltelefoner. Ledningene kan være i rekkefølgen venstre lydkanal, høyre lydkanal, mikrofon, jord (her kalt for kobling A) eller venstre lydkanal, høyre lydkanal, jord, mikrofon (her kalt for kobling B).

html_image

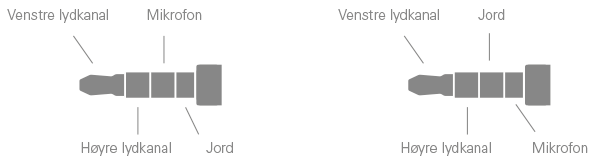

Kobling A (TRRS) Kobling B (TRSR)

Kobling B er den mest brukte i dag. Den brukes blant annet av følgende produsenter (det finnes enkelte modellspesifikke unntak):

  • Apple
  • HTC
  • LG
  • Motorola
  • Samsung (for øyeblikket)
  • Sony (for øyeblikket)

Samsung og Sony brukte tidligere kobling A. For Samsungs populære Galaxy-serie ble dette endret i forbindelse med lanseringen av Galaxy S II. Galaxy S brukte nemlig kobling A, mens Galaxy S II og nyere modeller bruker kobling B. Sony foretok samme bytte av kontakter i forbindelse med navnebyttet fra Sony Ericsson til bare Sony. Xperia-telefonene som går under Sonys eget varemerke, bruker altså kobling B. Nokia har også begynt med en overgang til kobling B, og de bruker den til sin Lumia-serie med Windows Phone mobiler.

Heldigvis er det mulig å løse problemet som oppstår hvis en mobiltelefon og et headset er ikke kompatible med hverandre på grunn av jordingens plassering i kontakten. Dette gjøres ved hjelp av en adapter som bare bytter plassen til mikrofon- og jordpinnen. For det blotte øye ser en slik adapter ut som en kort skjøtekabel.

html_image

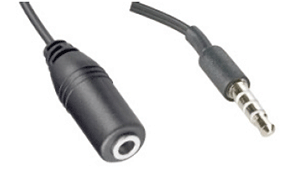

Omkoblingsadapter for headset

Når det gjelder knapper på et headset, er det dessverre snakk om større og mer vanskelige kompatibilitetsproblemer. Selv om mobilprodusentene for tiden er ganske enige om hvordan pinnene skal kobles i kontakten, finnes det fortsatt ingen standard for hvordan knappene på et headset skal fungere. Hvis et headset brukes med en annen mobilmodell enn tiltenkt av produsenten, er det en stor risiko for at knappene for å justere volum og bytte lydspor ikke fungerer.

Et trykk på svarknappen (for å svare, legge på, spille eller pause) fungerer heldigvis nesten alltid, uansett hvilken mobiltelefon og hvilket headset som brukes. Andre knapper krever programvarestøtte, slik at mobiltelefonen vet hvordan den skal tolke tastetrykkene. Det samme gjelder hva gjentatte tastetrykk på svartknappen skal innebære.

Ljud via USB-C

HTC gjorde en lignende manøver som Apple da de i 2017 fjernet 3,5 mm-tilkoblingen på HTC U Ultra og Play. HTC valgte imidlertid å bruke USB-C for å koble til headset. USB-C støtter analoge lydsignaler. Derfor er det ikke nødvendig med en lydkrets i pluggede hodetelefoner eller adaptere. USB-C støtter også utgang av digital lyd for å bruke den tilkoblede enhetens lydkretser (ligner på Lightning).

html_image

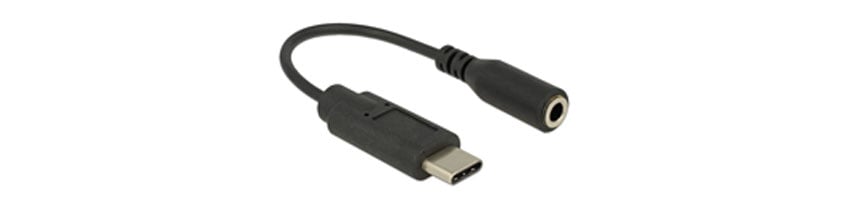

USB-C til 3,5 mm adapter

Lightning

I 2016 tok Apple en kontroversiell avgjørelse i forbindelse med lanseringen av iPhone 7. De valgte å fjerne 3,5 mm-kontakten. For å koble et par kablede hodetelefoner til en iPhone 7, brukes Lightning-kontakten i stedet. Tilbehør som dokkingstasjoner med høyttalere har tidligere brukt Lightning-kontakten, men nå må til og med hodetelefoner utstyres med Lightning-kontakt.

html_image

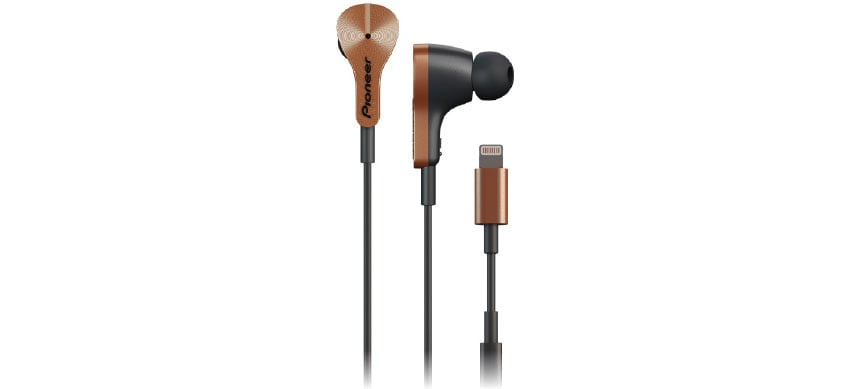

Pioneers Rayz Plus kobles til mobilen med Lightning.



Signalene som sendes med Lightning er digitale signaler. Av den grunn må de tilkoblede hodetelefonene være utstyrt med en lydkrets som inneholder en omformer fra digital til analog (DAC) og omvendt (ADC) og en forsterker. Fordelen med å plassere lydkretsen i hodetelefonene er at det frigjøres plass i mobiltelefonen og hodetelefonene slipper å stole på lydkretsen i mobiltelefonen, noe som åpner for muligheter for enda bedre lyd.

Det er mulig å koble fra Lightning til 3,5 mm med adaptere. Adapteren må være utstyrt med en lydkrets som beskrevet ovenfor for å fungere (en aktiv adapter). I Apples egen adapter har de klart å bygge all funksjonalitet direkte inn i Lightning-kontakten.

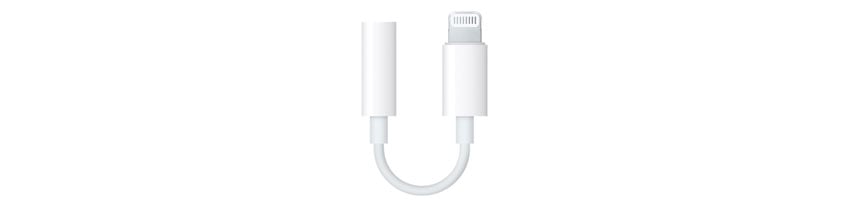

Lightning til 3,5 mm adapter lyd



Apple Adapter Lightning til 3,5 mm



Beslektede produkter

Sist endret: 22.05.2018
