Power over Ethernet

Innledning

POE (Power over Ethernet) er en teknologi for å levere strøm via nettverkskabelen til utstyr som har støtte for POE. På denne måten trengs ingen strømadapter eller stikkontakt der enhetene brukes. Det er en perfekt løsning til for eksempel tilgangspunkter, nettverkskamera og IP-telefoner som er vanskelige å plassere.

I bedriftssammenheng har Power over Ethernet-løsninger har vært brukt i lang tid. Det er det imidlertid ingenting som hindrer at de kan brukes i et hjemmemiljø. I nybygde hjem er det alltid trukket nettverkskabler i veggene, og det er installert doble nettverksuttak i alle rom, som er alt som kreves med hensyn til kabel.

PD-enheter

Det er ikke alle nettverksprodukter som kan få strøm via nettverkskabelen. Det kreves at de er laget til bruk med POE. Da er de utstyrt med en PD-port (Powered Device), som er en nettverksport som er laget for å ta imot både nettverkssignal og strøm.

Tilgangspunktet på bildet kan få strøm på to forskjellige måter: via en tradisjonell strøm­adapteren eller via POE. Nettverksporten er altså en PD-port.

html_image

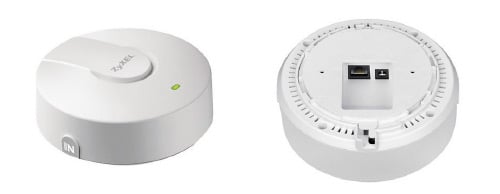

Tilgangspunkt med PD-port for strømforsyning via nettverkskabelen.

PSE-maskinvare

En vanlig ruter har ikke mulighet til å levere strøm til nettverksprodukter gjennom nettverksportene. Det må derfor kobles til en PSE-svitsj mellom ruteren og de fjernstrømforsynte enhetene (Power Sourcing Equipment).

html_image

Eksempler på PSE-svitsj.

En PSE-svitsj utvider ruterens nettverksporter akkurat som en vanlig svitsj. Den setter også spenning på nettverkskablene som kobles til den.

html_image

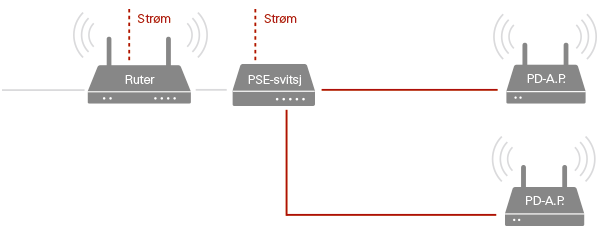

For å levere strøm til flere PD-enheter kan det brukes en PSE-svitsj. Det er satt spenning på de rødmarkerte nettverkskablene. Røde, stiplete linjer er strøm fra strømadapter.

Hvis det er bare én nettverksenhet som skal ha strøm, behøver ikke en hel svitsj brukes som strømkilde. Da holder det å bruke en strøminjektor. En slik har to nettverksporter: en vanlig nettverksport som kobles til ruteren, og en PSE-port som kobles til PD-enheten (den som skal ha strøm).

html_image

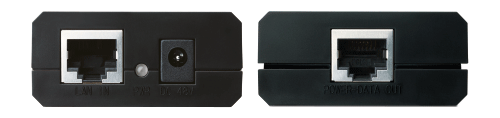

Eksempler på strøminjektor (for- og bakside)



Strømforsyning av nettverksenheter uten POE

Hvis utstyret som skal drives mangler POE-kompatibilitet, kan problemet løses ved å bruke en splitter. Splitteren deler POE-nettverkssignalet på en nettverkskabel og en strømkabel med DC-plugg. DC-pluggen kobles til kontakten på utstyret der strømadapteren ellers ville kobles til. Splitteren trenger ingen egen strømforsyning, men klarer seg med strømmen som kommer via nettverkskabelen.

Ved hjelp av en splitter, kan nettverksprodukter som mangler POE-støtte, få strøm via nettverkskabelen. Det er viktig at det brukes en POE-splitter med riktig utgangsspenning og riktig størrelse på DC-pluggen. I motsetning til for eksempel mobilladere, finnes det ingen bransjestandard for hvilken spenningen som nettverksmaskinvare skal drives med. Blant tilgangspunkter og nettverkskameraer er mest vanlig med 5 V eller 12 V. Det finnes heller ingen bransjestandard for hvilken størrelse DC-pluggen skal ha. Splittere leveres derfor vanligvis med flere forskjellige DC-plugger for å passe så mange nettverksprodukter som mulig.

html_image

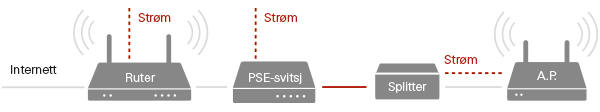

En POE-splitter gjør at utstyr som mangler PD-port, kan få strøm via nettverkskabelen. Det er satt spenning på de rødmarkerte nettverkskablene. Røde, stiplete linjer er strøm fra strømadapter/splitter.

Offisielle POE-standarder

Det er flere forskjellige standarder for å levere strøm til nettverksenheter via nettverkskabelen. For det første finnes det to offisielle standarder som anses å være de "ekte" POE-standardene. De heter IEEE 802.3af og IEEE 802.3at. De kalles for enkelthets skyld POE og POE Plus.

Både POE og POE Plus er utviklet for å levere strøm til nettverksenheter via opptil 100 meter nettverkskabel (det vil si samme avstand som nettverkssignalet kan sendes i en vanlig kobbernettverkskabel). Den vesentlige forskjellen mellom standardene ligger i hvor mye strøm de kan levere. Den maksimale effekt som en POE-enheten kan trekke fra en POE-svitsj, er ca 13 W. En POE Plus-enhet kan trekke ca 25 W fra en POE Plus-svitsj. Den høyere effekten som POE Plus gjør mulig, trengs blant annet til enkelte PTZ-kameraer (overvåkningskameraer med innebygde motorer som gjør at de kan bevege seg).

POE- og POE Plus-standardene er i stor grad kompatible med hverandre. En PD-stasjon som følger POE-standarden, kan få strøm fra PSE-maskinvare som følger POE Plus-standarden. En PD-enhet som krever POE Plus kan ikke få strøm av PSE-maskinvare som følger POE-standarden, på grunn av det høyere strømbehovet.

Uoffisielle løsninger for fjernstrømforsyning

I tillegg til de offisielle POE-standardene har mange produsenter av nettverksmaskinvare utviklet sine egne løsninger for fjernstrømforsyning. Ett eksempel er Ubiquiti som har laget en 24 V-baserte løsning for noen av Unifi-tilgangspunktene. På grunn av den lavere spenningen er Unifis strømløsning ikke kompatibel med de offisielle POE-standardene (som er på rundt 48 V). Les mer om Unifi i Nettverk 10.

D-link har også utviklet en egen løsning som de selger som en pakke med strøminjektor og splitter. Siden de to pakkedelene ikke følger den offisielle POE-standarden, kan de ikke brukes hver for seg. De må brukes i par for å kunne levere strøm til for eksempel noen av D-links egne nettverkskameraer som ikke har POE-støtte.

Dessverre bruker bransjen "POE" som en samlebetegnelse for alle nettverkskabelbaserte løsninger for fjernstrømforsyning. Dette gjør at POE-begrepet kan stå på emballasjen til produkter som ikke følger de offisielle standardene. Vær oppmerksom på dette når du kjøper POE-utstyr. Hvis det derimot står IEEE 802.3af eller IEEE 802.3at på emballasjen, er det garantert de offisielle standardene som følges.

Strøm fra PSE-maskinvare

Svitsjer som brukes som PSE-maskinvare har ikke nødvendigvis POE-støtte på alle nettverksporter. En svitsje med åtte porter kan for eksempel ha fire porter med POE-støtte og fire porter uten POE-støtte.

html_image

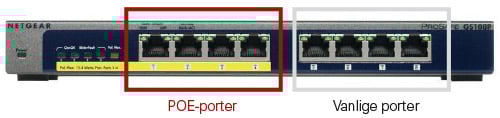

Svitsj med fire porter som har POE-støtte og fire porter som har ikke POE-støtte.

PSE-maskinvare merkes med hvor mye strøm den kan levere totalt. Svitsjen på eksempelbildet kan levere maksimalt 50 W. Det er nesten nok til å belaste alle fire portene maksimalt. Siden det alltid blir effekttap i kablene, vil PD-enhetene belastet PSE-maskin­varen med en noe høyere effekt enn det de selv bruker. En PD-enhet som trekker 13 W, kan godt belaste sin PSE-maskinvare med ca 15 W.

Siden fire ganger 15 W er mer enn 50 W (nærmere bestemt 60 W), bør ikke den nevnte svitsjen drive fire PD-enheter som konstant og samtidig trekker høyeste mulig maksimal­effekt fra sine nettverksporter.

Sist endret: 20.09.2019
