Homekit

Introduktion

HomeKit är Apples plattform för det smarta hemmet. HomeKit kan beskrivas som ett språk som gör att kompatibla tillbehör kan prata med Apple-enheter. Genom att skapa ett gemensamt språk för alla typer av tillbehör kan sensorer, kameror, fjärrströmbrytare och högtalare samsas i samma system. De kan dessutom styras av Apples röstassistent, Siri.

Relaterade produkter

Nedan ser du ett urval av smarta hem-produkter från vårt sortiment. Klicka in på en produkt för att läsa mer om den eller scrolla vidare för att fortsätta läsa artikeln.

Uppbyggnad

HomeKit-certifierade tillbehör kan använda antingen nätverkssignaler eller Bluetooth LE för att kommunicera med plattformen. En iPhone eller en iPad används sedan för att kontrollera tillbehören via en app som kort och gott kallas Hem (eng. Home). I appen går det att slå av och på fjärrströmbrytare, titta på bilder från kameror och se status på sensorer.

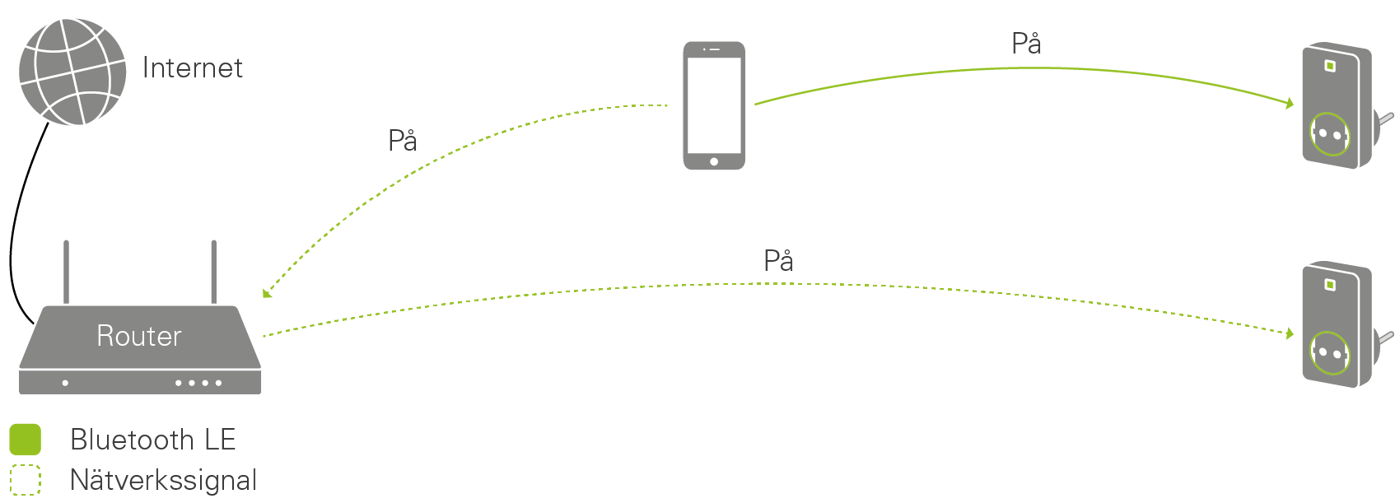

En iPhone kan användas för att styra tillbehör via Bluetooth LE och nätverket.

För att kunna styra systemet på distans krävs en HomeKit-hubb (motsvarar en controller). En Apple TV (gen. 4 eller senare) eller en iPad som är uppkopplad mot hemnätverket kan agera hubb. Det gör att hemmet kan automatiseras och fjärrstyras. Flera användare kan läggas till i samma hem. När en familjemedlem kommer hem kan en serie med åtgärder utföras, till exempel hallampan tändas och rörelseavkänning på kameran stoppas.

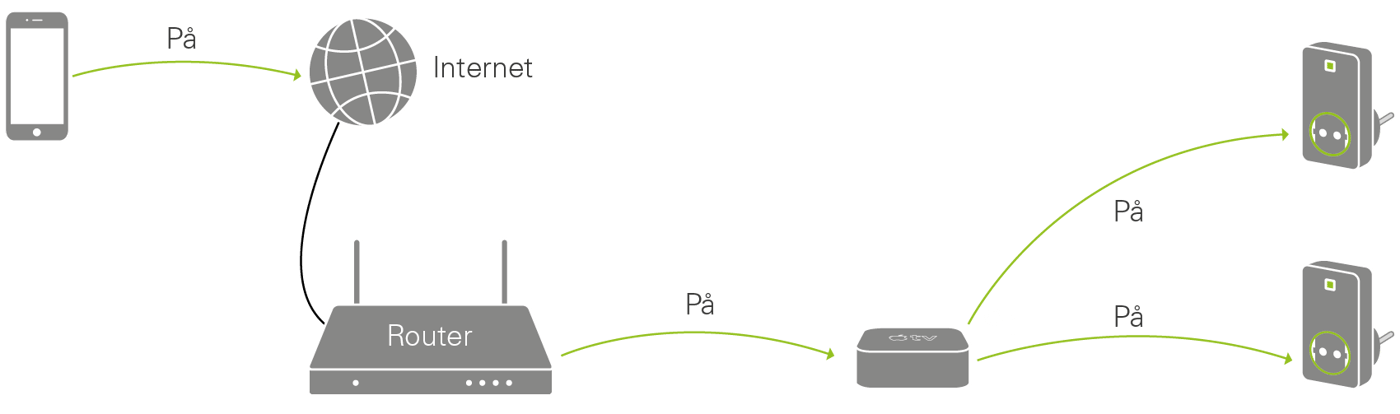

En Apple TV (gen. 4 eller senare) kan agera hubb. Det gör att lösningen kan styras på distans.

Vilka tillbehör fungerar med HomeKit?

Trots att HomeKit använder wifi eller Bluetooth LE för kommunikation fungerar inte alla Smarta hem-tillbehör med stöd för kommunikationssätten med HomeKit. Alla tillbehör som fungerar är HomeKit-certifierade. För att bli certifierad krävs det att lösningen är testad och kompatibel med övriga HomeKit-tillbehör (att den pratar rätt språk).


Märkningen visar att tillbehöret fungerar med HomeKit.

Det finns tillbehör som inte använder Bluetooth LE eller wifi som trots det fungerar med HomeKit. Det gör de genom en så kallad HomeKit-brygga. Bryggan översätter signalerna, till exempel Zigbee-signaler, till nätverkssignaler som sedan skickas vidare till HomeKit. Philips Hue och Ikea Trådfri är två exempel på produkter som fungerar på det sättet.

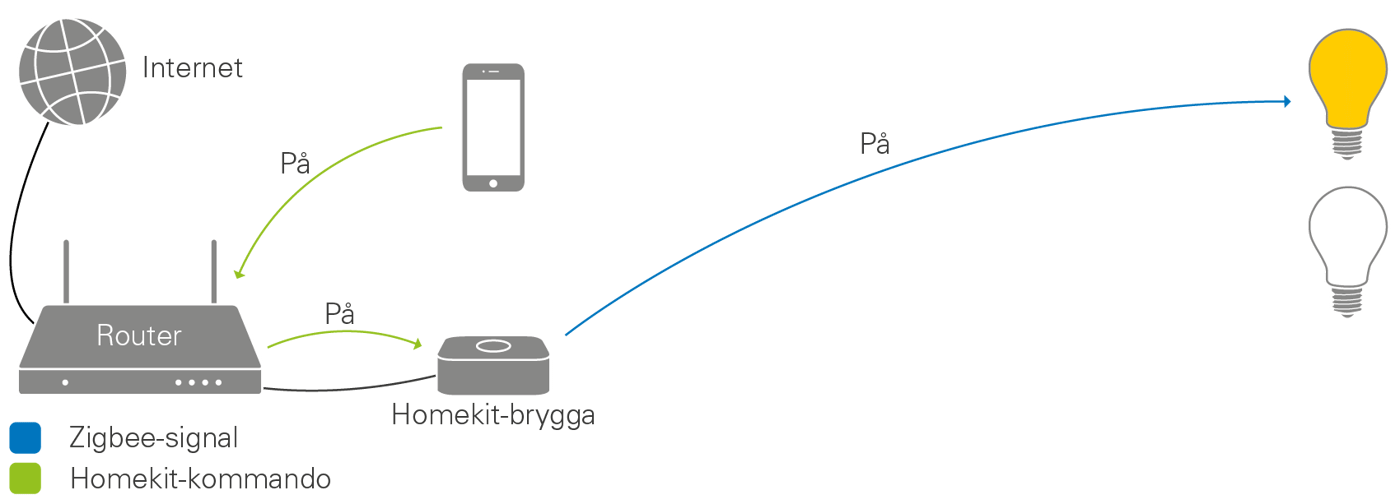

HomeKit-bryggan gör det möjligt att ansluta ett Zigbee-system till HomeKit.
