Solpaneler och solceller

Solpaneler för stuga,
husbil, husvagn och båt

Enklare än vad du tror!

Att montera solpaneler och producera egen el för hushållet blir vanligare och vanligare. Men visste du att du kan göra det även i mindre skala, själv, för din husvagn, båt, stuga eller förråd? Här går vi igenom vad du behöver och hur du själv kan sätta ihop din egen 12 V-solenergianläggning med solpaneler och tillbehör som passar dina behov bäst.



Upptäck vårt sortiment:

Vad behöver du strömmen till?

Vill du kunna använda belysningen, TVn och köket i båten när motorn inte är i gång? Ska du bygga en off-grid campervan där du måste klara dig helt på egen hand, utan eluttaget på en campingplats? Vill du kunna få el i sommarstugan utan att ansluta dig till elnätet? Behöver du en portabel lösning med batteri och solpanel som kan plockas fram när strömmen går?

Beroende på var och till vad du behöver strömmen har vi samlat några olika exempel på system nedan. En flexibel solpanel kan vara bra på båten, medan en styv panel gör sig bättre till stugan eller på husvagnen. I en campervan kanske du vill sammankoppla solcellssystemet med bilens egna elsystem och ladda batterierna med generatorn när du kör, och för preppern kanske det viktigaste är att systemet är portabelt.

Frågorna är säkert redan många, men vi hoppas kunna svara på det mesta på denna sida.

image_1

Kapitel:

Portabelt eller fast? Nyckelfärdigt eller DIY?

Innan vi börjar rabbla tekniska termer, ellära och siffror kan vi börja med att prata om de två olika typerna av solcellssystem: de färdiga, nyckelfärdiga och portabla systemen och de fasta DIY-systemen. Värdesätter du enkelhet och portabilitet, eller vill du bygga något själv och från grunden, välja delar som passar just dig och montera det på plats? Läs vidare så berättar vi mer!

Portabla solpaneler och kraftstationer

Om du är ute efter något som kan packas upp, kopplas in och börja användas direkt ska du titta på vårt urval av portabla kraftstationer och solpaneler.

En kraftstation, eller powerstation som de också kallas, är helt enkelt ett batteri med allt behövs för att kunna ladda batteriet med solpanel eller eluttag, samt USB och 230 V-uttag för att kunna använda batteriet med allt du kan tänka dig.

Hur stor kraftstation ska man ha?
Vilken solpanel ska man ha?

image_1

Strömförsörjning off-grid




DIY-solcellsanläggning

Hur fungerar det?

I grunden består de alltid av tre delar – en solpanel, en solcellsregulator och ett batteri. Solpanelen fångar upp solljuset och omvandlar detta till elektrisk ström. Solcellsregulatorn anpassar därefter spänningen så den passar för att ladda batteriet. Batteriet laddas upp under dagens soliga timmar, och ser till att det finns el senare under dagen och natten. Till regulatorn kan du sedan ansluta olika prylar som behöver el, och den kan vid behov strypa strömtillförseln om batteriet börjar bli för urladdat. Ett sådant här system är relativt enkelt att installera och underhålla, så länge man känner sig händig och har grundläggande elektronikkunskaper.

Vad behövs?

image_0

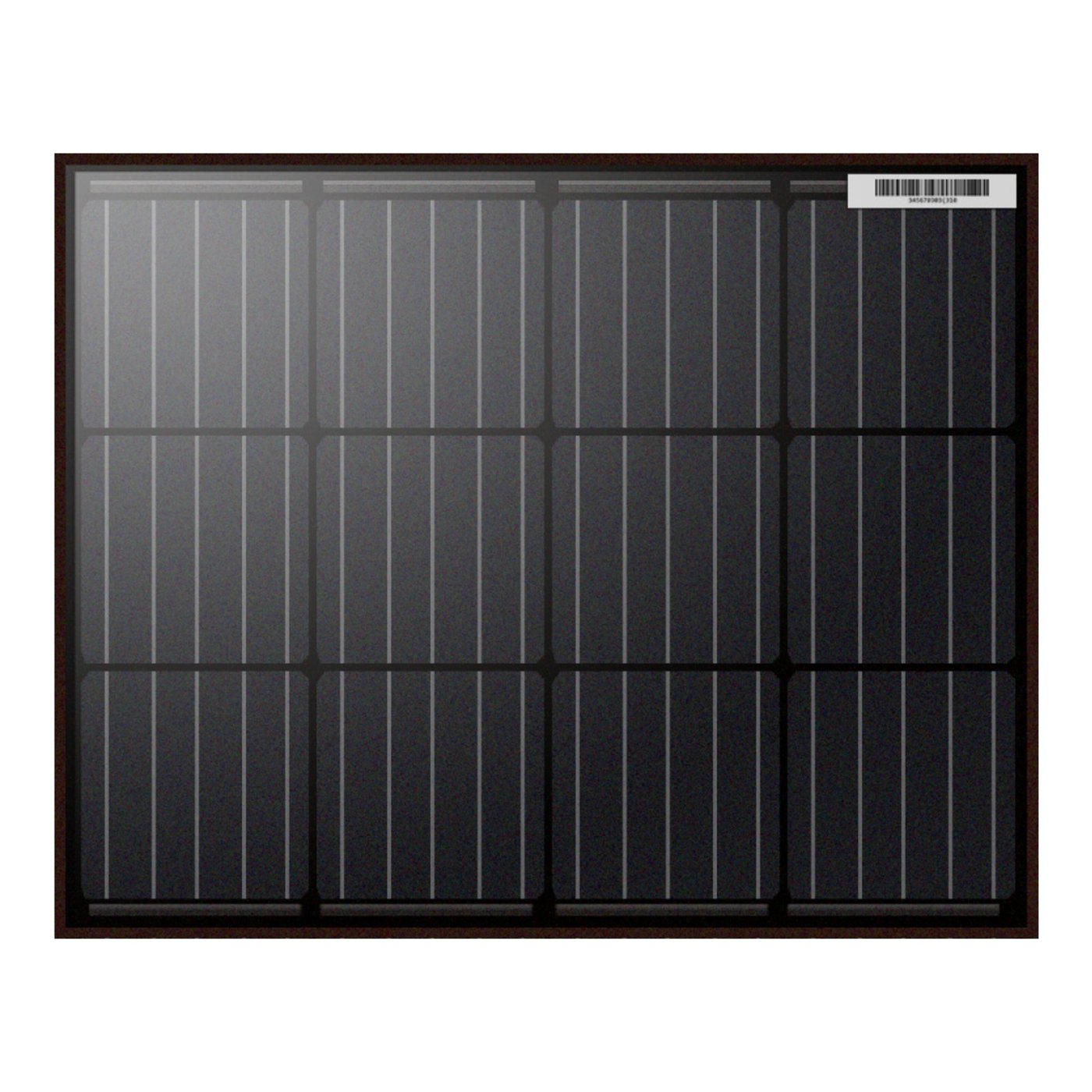

Solpanel

Det finns fasta paneler och flexibla paneler, och olika storlekar, allt ifrån 35 W till 180 W och mer om man är ute efter en riktigt stor panel. Det kan vara en ensam panel eller flera som kopplas samman. Välj en panel som kan ladda ditt batteri under en rimlig mängd tid en solig dag.

Se alla solpaneler

image_0

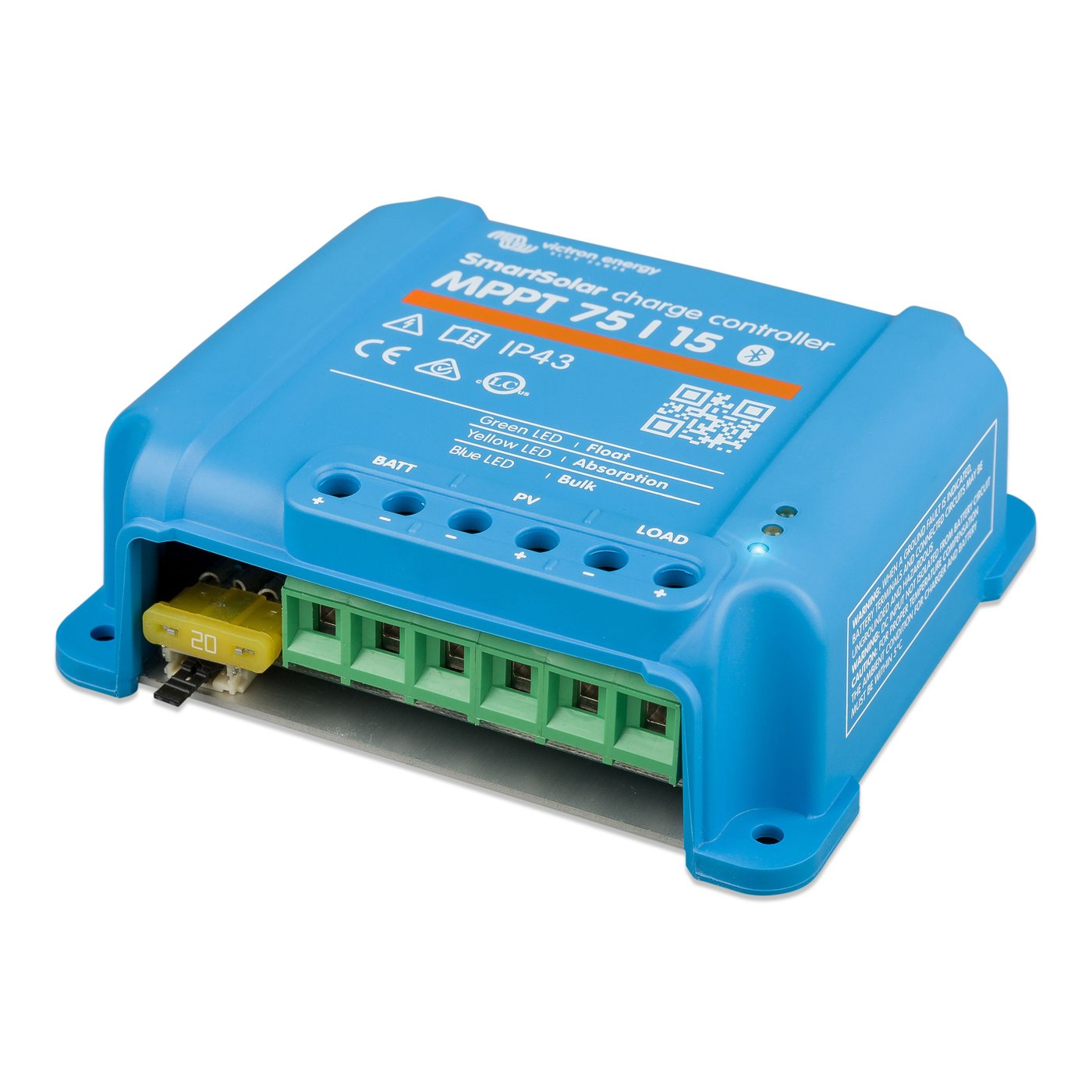

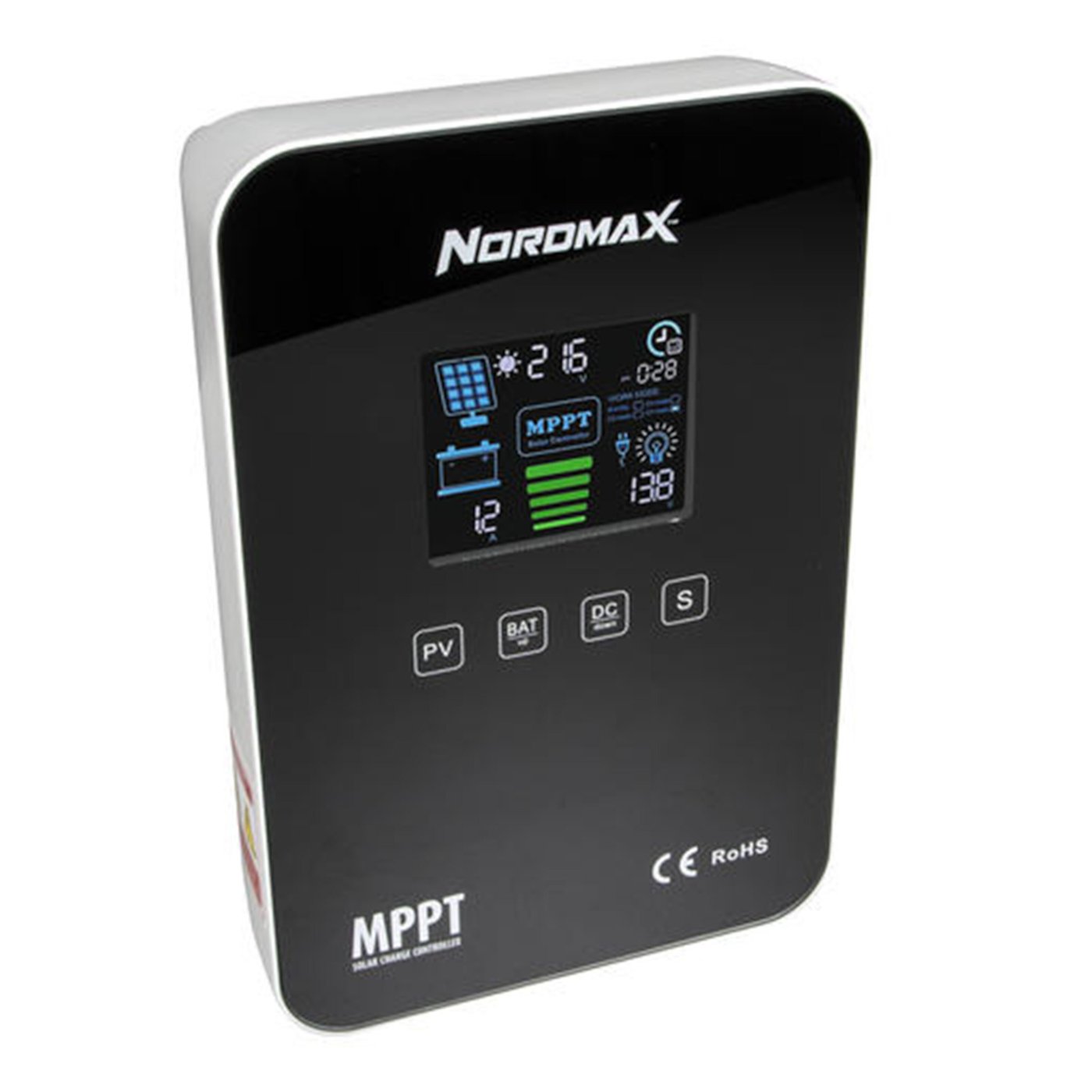

Solcellsregulator

Även kallat laddningsregulator eller batteriregulator, och är en central del i systemet som fördelar elen från solpanelerna och skickar det vidare med rätt spänning till batteriet. Två typer finns, PWM och MPPT, den senare tar mycket bättre vara på elenergin från solpanelen, och är därför den vi rekommenderar. Regulatorn dimensioneras så att den med marginal klarar av solpanelens spänning och ström.

Se alla solcellsregulatorer


Batteri

Även batteriet kan vara både ett ensamt 12 V-batteri eller flera som sammankopplas för att öka kapaciteten. Två generella typer av batterier är vanligast: blybatterier (AGM, gel etc) eller litium-jon (LiFePO4). Den senare är dyrare men klarar mycket djupare urladdning än blybatterier som i vanliga fall inte bör laddas ur mer än 50 %.

Kontakter och tillbehör

Därtill tillkommer de obligatoriska och valfria tillbehören som sammankopplar allt. Dels behövs kablar och kontakter, MC4-kontakter om du ska förlänga kabeln eller sammankoppla flera paneler, dels batterikabelskor som passar ditt batteri. Sedan kan du komplettera med extra tillbehör som displayer och tillbehör för att se laddning och batterikapacitet i mobilen, och extra reläer som låter dig sammankoppla ett solcellssystem med bilens egna elsystem och generator.

Se alla solcellstillbehör

image_0

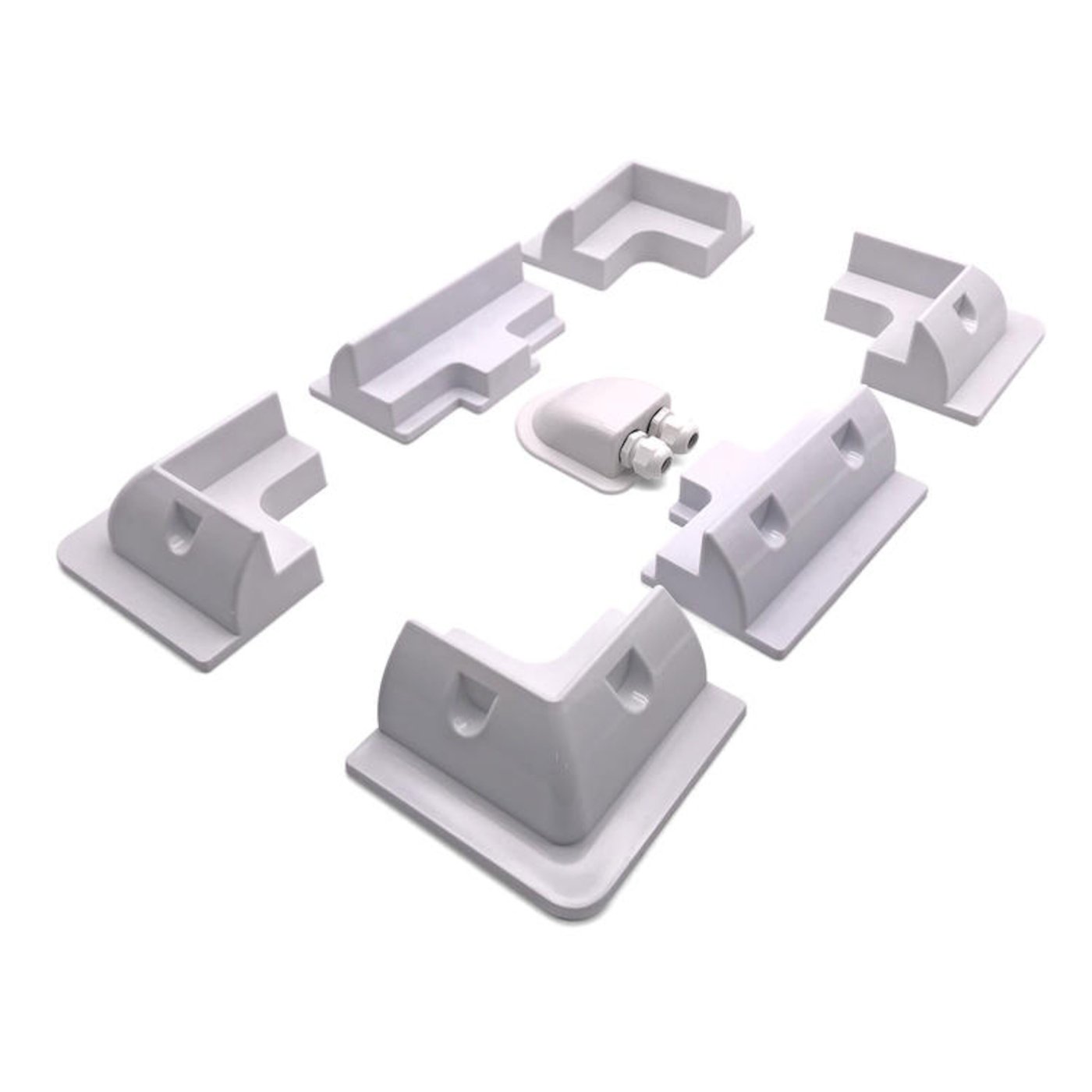

Bra fästen är A och O när du monterar en solpanel. Det finns solpanelsfästen för både husbil och husvagn samt stuga.

image_0

Övervakning av batteriet ger dig extra koll på hur laddningen och urladdningen går. Denna batterishunten kan även bryta strömmen säkert och trådlöst.

Dimensionering av solcellssystem

Dimensionering av solpaneler och batterier bestäms framför allt av hur energiförbrukningen kommer se ut under ett dygn. Ovanpå det behöver man ta i beaktning olika förluster i systemet, för du får aldrig ut 100 % av en solpanels märkta effekt, framför allt inte i norra delarna av landet. Saker såsom vinkeln på solpanelen, förluster i kablage, förluster vid batteriladdningen med mera påverkar hur mycket du kan få ut.

Men alla är inte beredda att sätta sig ner och göra ambitiösa uträkningar och kalkylark för att få fram exakt vad dem behöver. För de flesta räcker det med några generella principer och steg du kan följa för att beräkna vilken storlek på solpanel och batteri som du behöver. Här är en förenklad process för att bestämma storleken på ditt solpanel- och batterisystem:

Hur stort batteri och hur stor solpanel behövs?




Wh och Ah - vad betyder begreppen?

Wh (Wattimmar): Detta är en måttenhet för energi som representerar den mängd energi som en enhet som drar en watt skulle konsumera på en timme. Till exempel, en enhet som drar 10 watt under 1 timme konsumerar 10 wattimmar energi.

Ah (Amperetimmar): Detta är en måttenhet för elektrisk laddning. Om en ström på en ampere flödar i en timme, är det en amperetimme. Denna mätning används ofta för att beskriva kapaciteten på batterier.

För att koppla ihop begreppen: Solpaneler genererar ström som mäts i watt (W). Den totala energin som produceras över tid mäts i wattimmar (Wh). Batterierna lagrar denna energi och deras kapacitet mäts ofta i amperetimmar (Ah).

Du kan konvertera antal wattimmar till amperetimmar genom att dela med batteriets eller elsystemets nominella spänning (V) enligt: Ah = Wh/V.

Läs mer om elektricitet



Mer om solpaneler

polykristallina och monokristallina solpaneler
Styva och flexibla solceller
Solpaneler för 12 V och 24 V-system:
Hur mycket får man ut från en solpanel?
Få ut det mesta från din panel

image_0

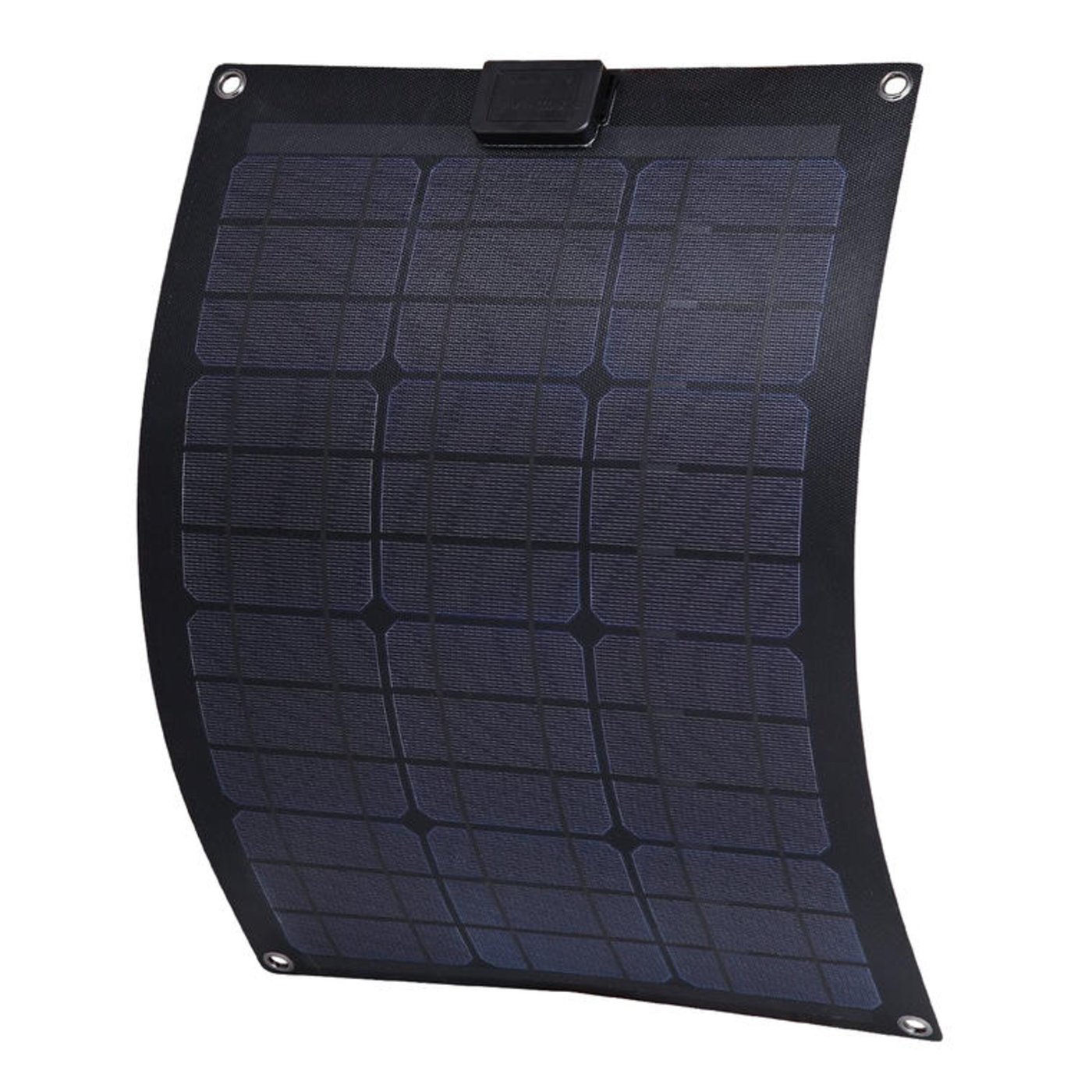

En flexibel solpanel är användbar där du vill få solpanelen att ligga helt platt utmed ett underlag som inte är plant, till exempel på en båt.

Mer om solcellsregulatorer

Solcellsregulatorn är själva hjärnan för elsystemet, och en utför flera uppgifter för att systemet ska fungera:

  • Regulatorn reglerar spänningen från solcellspanelen för att passa batteriets laddspänning samt systemspänning. En modern MPPT-regulator ser även till att omvandla den högre laddspänningen från panelen till högre laddström, så att så mycket av effekten från solpanelen bibehålls.
  • Regulatorn skyddar batteriet mot överladdning.
  • Regulatorn skyddar även batteriet mot för djup urladdning genom att stänga av strömmen till anslutna laster.
  • Regulatorn förhindrar även så kallat backflöde av ström nattetid.
Vilken typ av solcellsregulator är bäst, PWM eller MPPT?

image_0

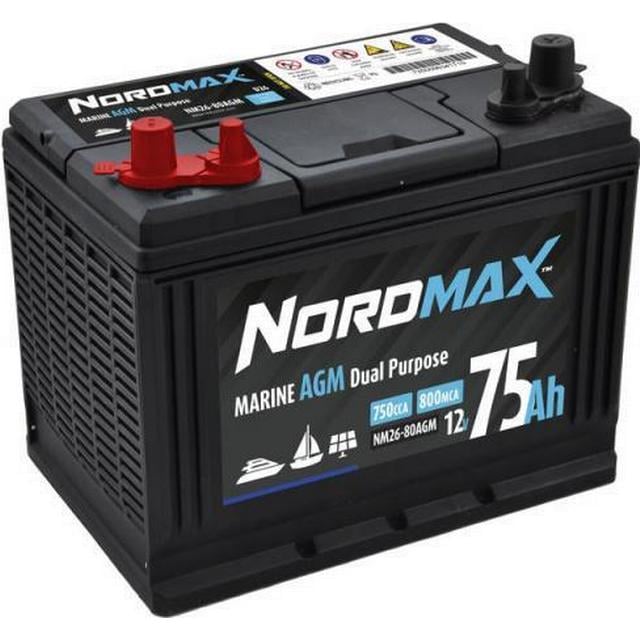

Mer om batterier för solcellssystem

Här behöver man ta hänsyn till många aspekter, inte minst pris, livslängd och kapacitet. När man väljer batteri för små solcellsinstallationer gäller det att välja ett designat för det ändamålet, alltså ett så kallat förbrukningsbatteri, och inte ett startbatteri. Startbatterier är inte designade för att laddas ur mer än ca 20 %, eller DoD (Depth of Discharge) som det också kallas.

Vi säljer i dagsläget inte vanliga 12 V-batterier för solcellssystem, men typer som passar ett DIY-system finns hos flera stora återförsäljare. Välkommen till närmsta Kjell-butik så hjälper vi dig hitta rätt!

Vilken batterityp är bäst för solcellssystem?
Vad är livslängden för några olika batterityper?


Växelriktare – få 230 V från ditt 12 V-system

Växelriktarens uppgift är att omvandla spänningen i bilen, båten eller husvagnen (12 V) till den spänning som finns i ett vanligt eluttag (230 V). Dessutom måste spänningstypen omvandlas från likspänning (DC) till växelspänning (AC). När omvandlingen är färdig matas strömmen ut i ett 230 V eluttag.

Det finns begränsningar över hur hög effekt en växelriktare kan leverera. Normalt kan ett vanligt eluttag i hemmet leverera minst 2300 W. Detta är tillräckligt i nästan alla sammanhang (även för effektkrävande produkter som t.ex. vattenkokare och hårfön som kan behöva närmare 2000 W).

En växelriktare ansluts vanligtvis till bilens 12 V-uttag (cigarettuttaget). 12 V-uttaget i bilen kan vanligtvis leverera 16 eller 20 A (12 V). Notera vikten av att undersöka hur stor belastning uttaget tål innan växelriktaren kopplas på. Ett 20 A-uttag räcker för att strömförsörja växelriktare som lämnar upp till 200 W, men i en husvagn, båt eller stuga vill du gärna ha mer. I ett solcellssystem rekommenderar vi därför att växelriktaren ansluts direkt till batteriet. I Kjell & Companys sortiment finns växelriktare som lämnar upp till 2500 W!

Läs mer om växelriktare

image_0




Tips för planering av solcellssystem

Här följer några tips du kan använda dig av när du planerar ditt solcellssystem. Det första du behöver bedöma är din egna förmåga. Att installera ett lågvolts-solcellssystem är relativt enkelt och säkert, men kräver fortfarande grundläggande elektronikkunskaper. Även om lågspänningssystem kan framstå som relativt ofarliga stämmer inte det. Solpaneler och framför allt batterier kräver stor aktsamhet då dessa vid kortslutning kan orsaka stor skada. Ta vara på säkerhetsråden som framgår från manualer och dokument, och vänd dig till oss inför ett köp om du känner dig minsta osäker.

Tips för planering av 12V-elsystem med solpaneler
Praktiska tips vid montering av solcellssystem
Underhåll av solcellssytem

Exempel på olika 12 V-solcellssystem

Komplettera med ett lämpligt batteri för alla DIY-system. Vill du ha ett komplett, nyckelfärdigt system har vi även portabla batterier, så kallade kraftstationer, som enkelt kan laddas med en passande portabla solpaneler.

Till husbilen eller campervanen

Till båten

Till stugan eller boden

Till preppern

Tillbehör till Epever-regulatorer



Allt från Epever

image_0

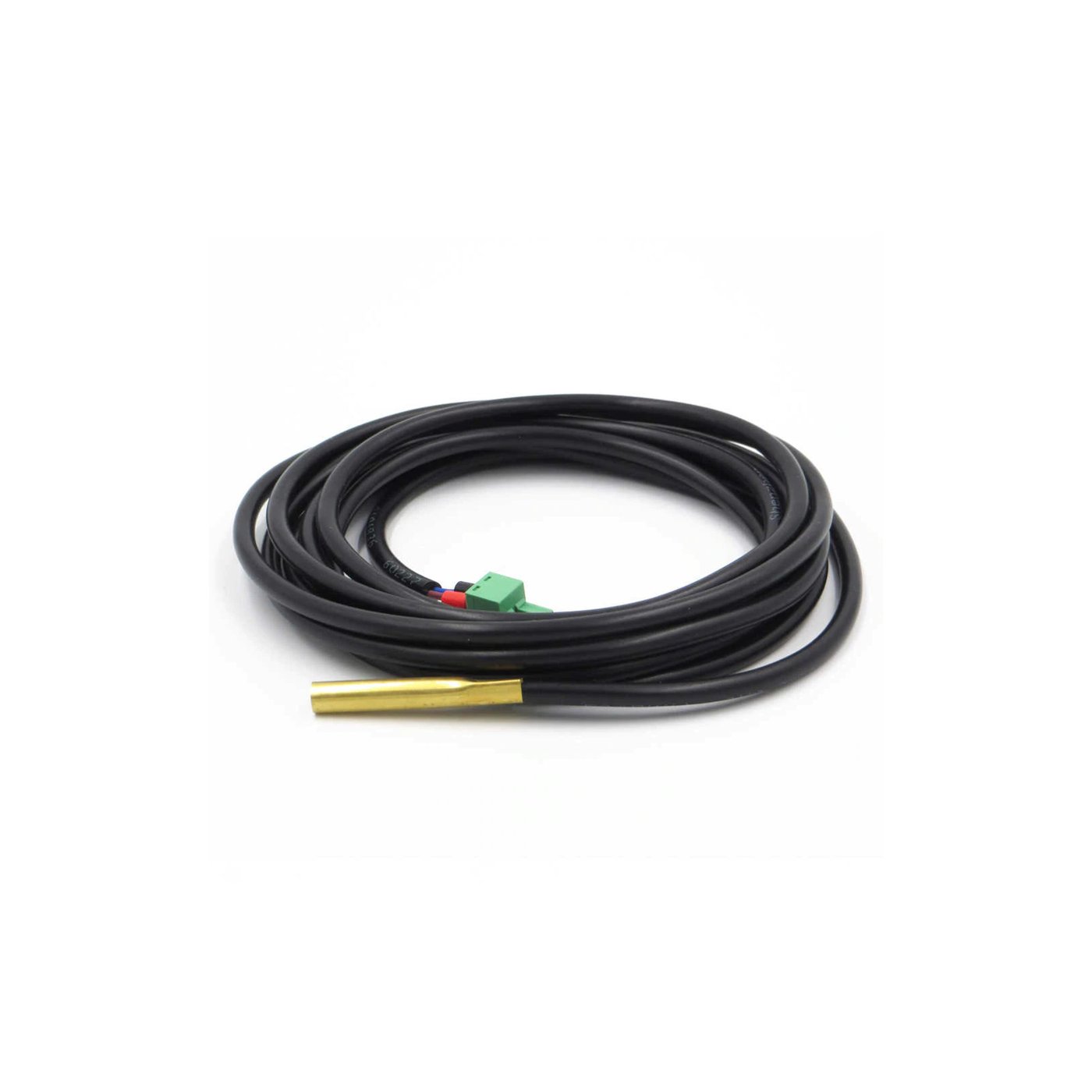

Temperatursensor för MPPT-regulator

Temperatursensor som solcellsregulatorn använder för att anpassa laddningen av batteriet och förlänger därmed batteriets livslängd. För Epever 2210N (45140) och 4210N (45141). 3 meter lång kabel som kan kortas ner. Rekommenderas starkt där batteri och regulator inte sitter i samma utrymme.

image_0

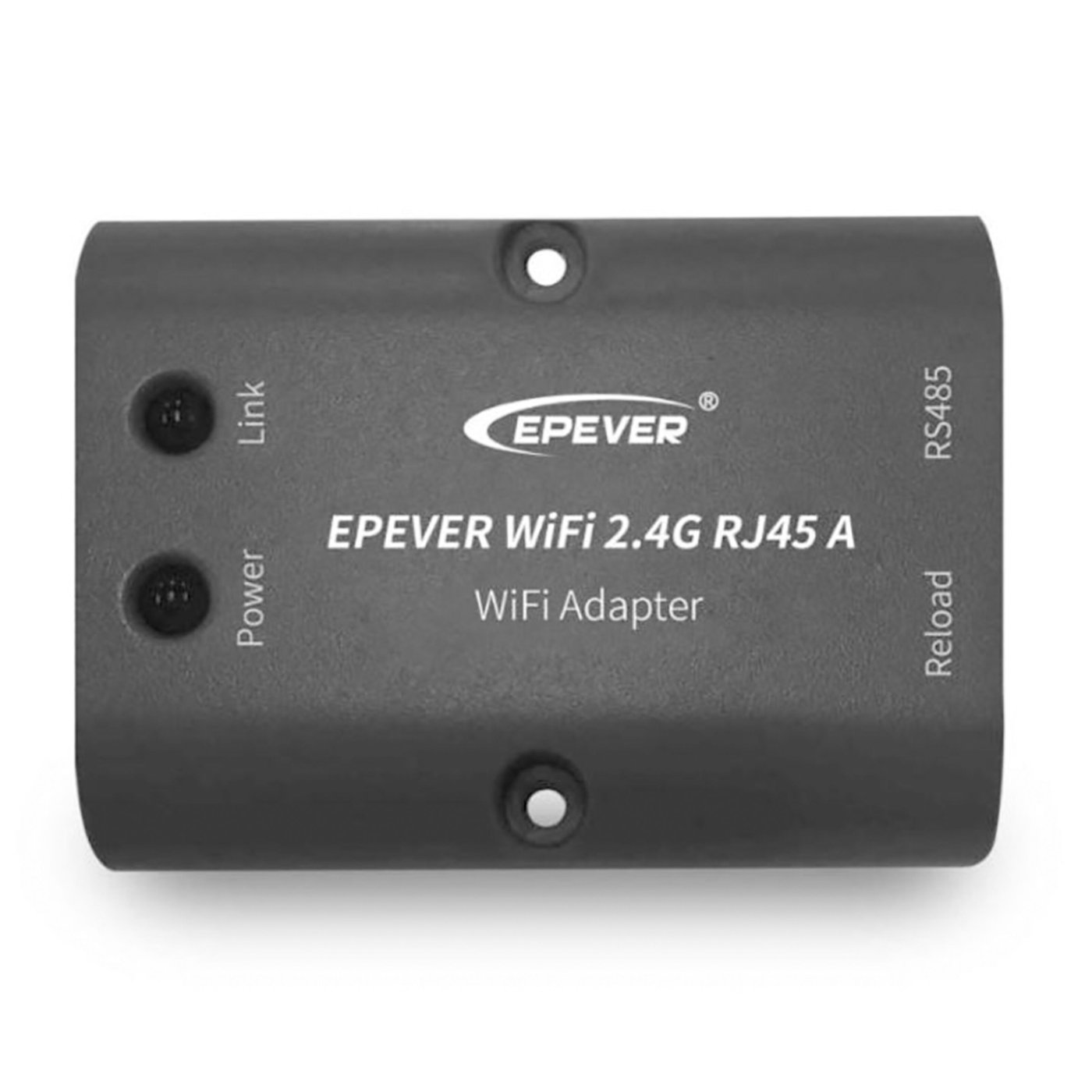

Wifi och Bluetooth-modul för solcellsregulator

Denna modul låter dig övervaka din Epever MPPT-regulator från en app i mobilen eller surfplattan. Finns i två utföranden, en med Wifi och en med Bluetooth. Wifi-modulen (45133) ger realtidsdata till både iPhone och Android-enheter. Bluetooth-modulen är endast för Android-enheter, men är något smidigare att ansluta till.

image_0

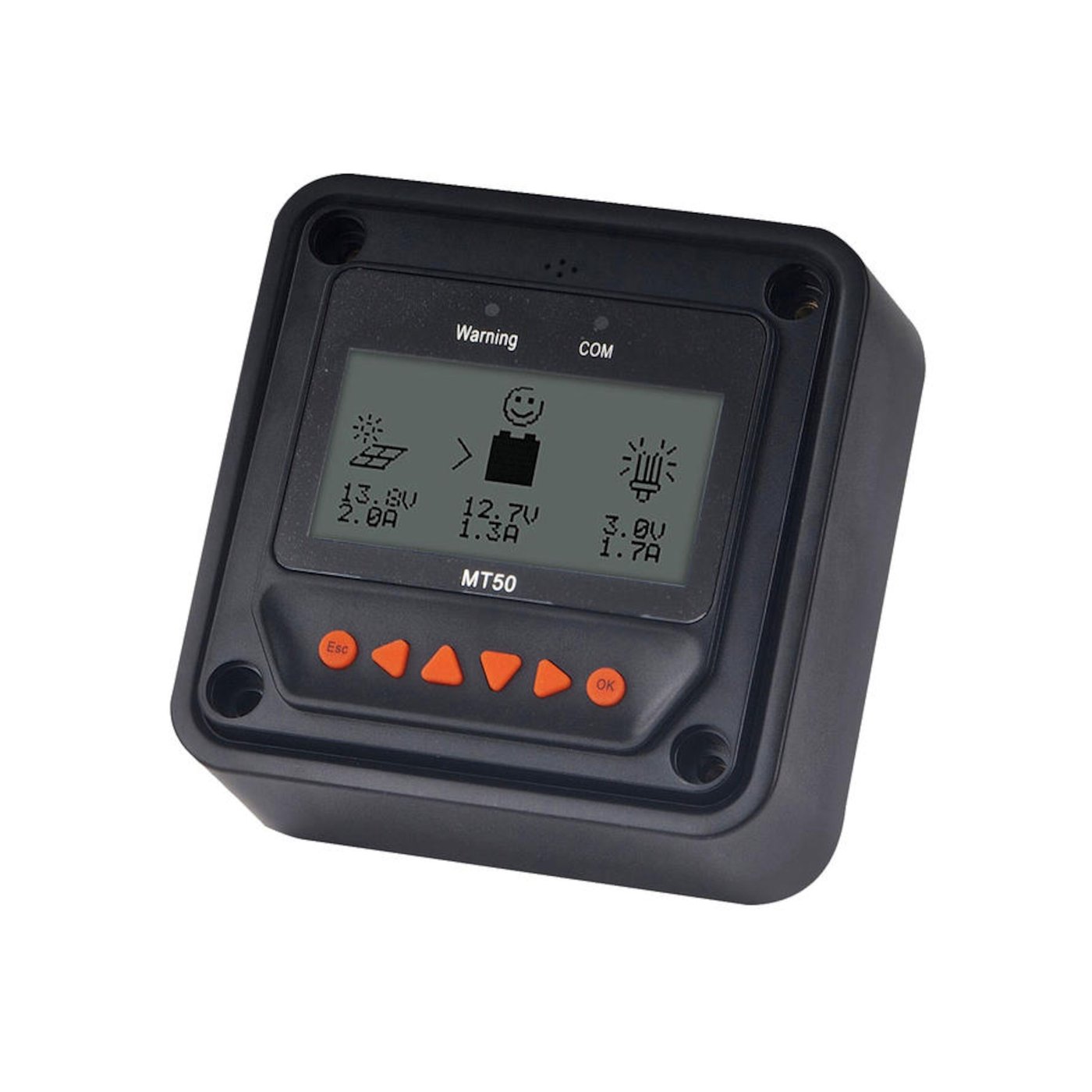

Extern LCD-display för Epever-regulatorer

Epever MT50 är en extern LCD-display för övervakning av solcellsregulator. Utrustad med samma knappar, LED-indikatorer och larm som regulatorn och ger samma funktioner via LCD-displayen. Ansluts med medföljande kabel (2 m) och monteras infällt eller utanpåliggande med medföljande monteringsram.

Tillbehör till Victron-regulatorer



Allt från Victron Energy

image_0

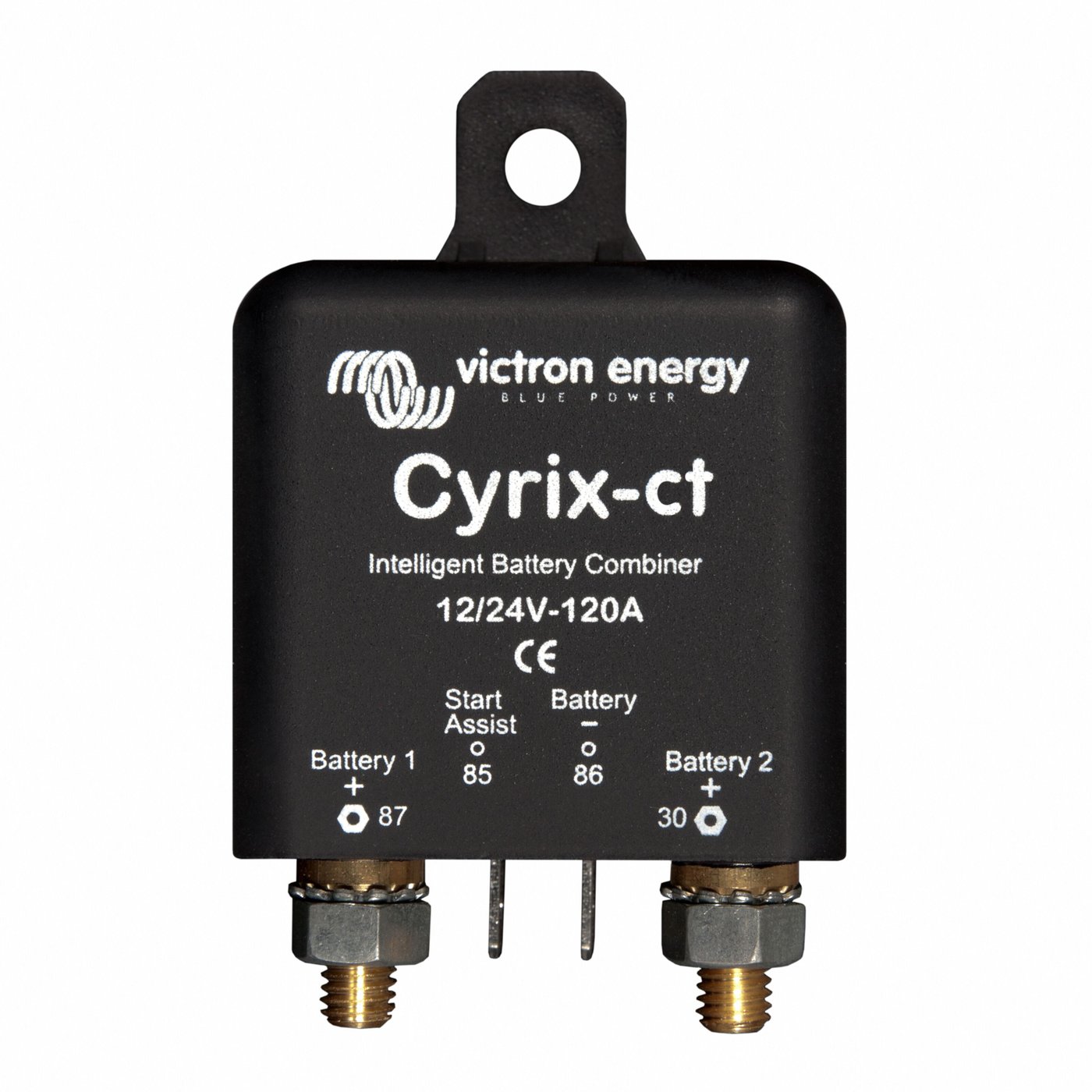

Intelligent skiljerelä för 12/24 V-system

Är ett mikroprocessorstyrt skiljerelä som passar perfekt för att skydda mot urladdning där flera batterier är sammankopplade. Med Cyrix skiljerelä i en husbil kan t.ex. bodelsbatterierna vid behov användas som startbatteri. Den kan även användas för att ladda bodelsbatterier med motorns generator efter att startbatteriet är fulladdat.

image_3

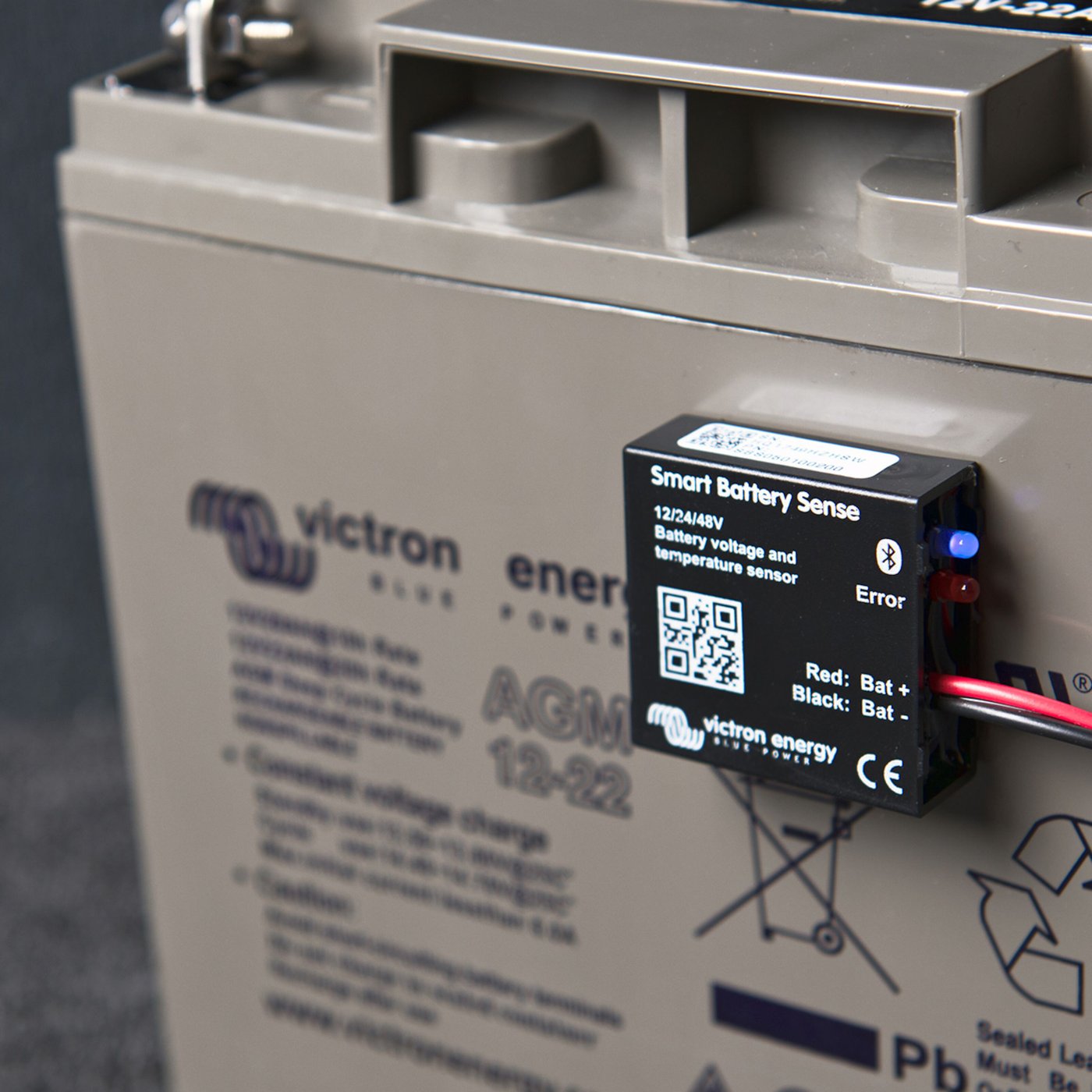

Batterisensor till MPPT-regulator

Är en batterisensor för Victron MPPT-regulatorer. Sensorn samlar in data om spänning och temperatur och skickar detta vidare till regulatorn som sedan kan anpassa laddningen till batterierna och därmed förbättra laddningseffektiviteten och batteriernas livslängd. Ansluts till batteriets terminaler och kommunicerar trådlöst till regulatorn via Bluetooth.

image_2

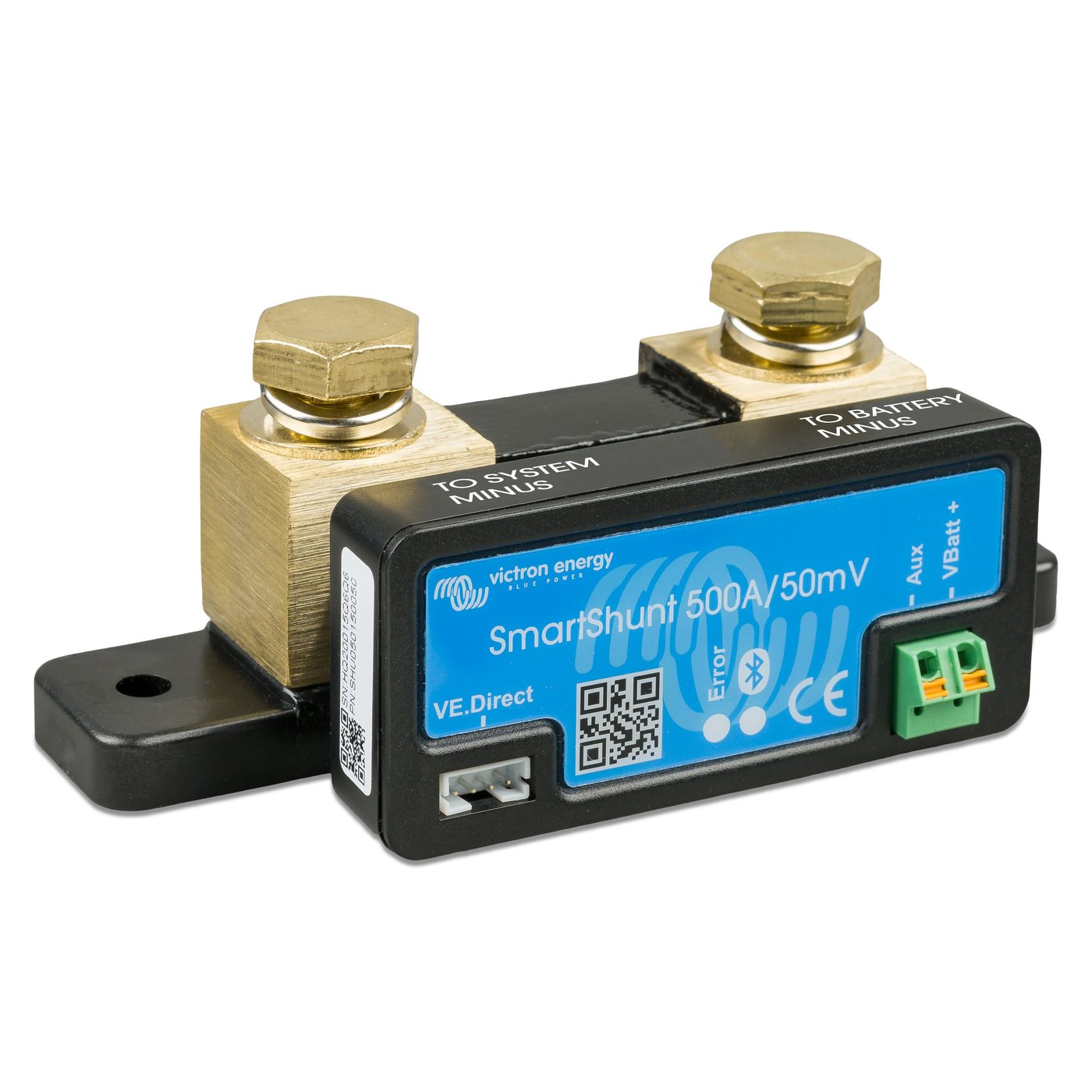

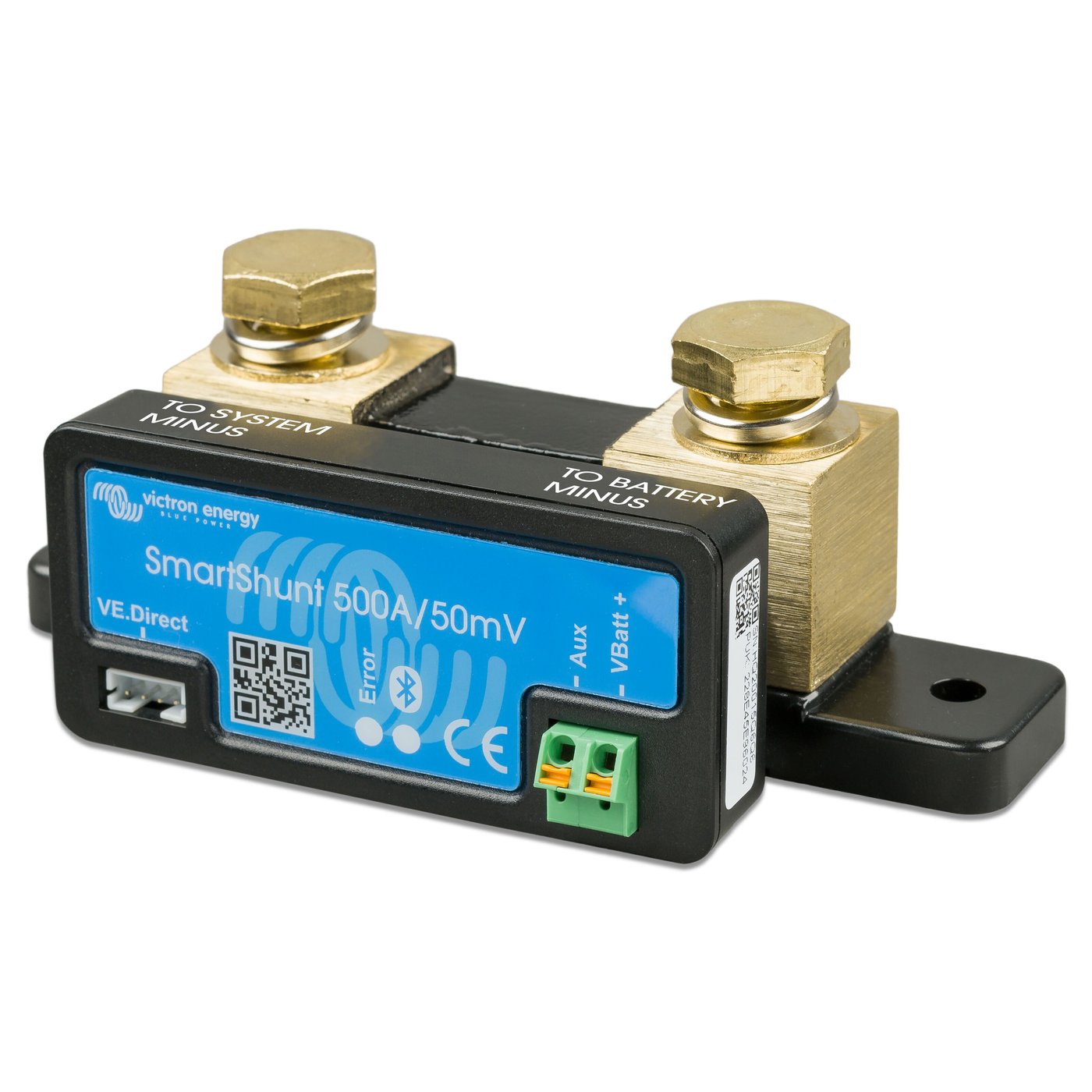

Batteriövervakare 500 A

Är en batteriövervakare och shunt som passar perfekt till solcellssystem i till exempel husbilen eller båten. Smartshunt ansluter till appen Victron Connect på telefonen eller surfplattan via Bluetooth och gör det enkelt att läsa av alla övervakade batteriparametrar, som laddningsstatus, tid kvar, historisk information och mycket mer.
