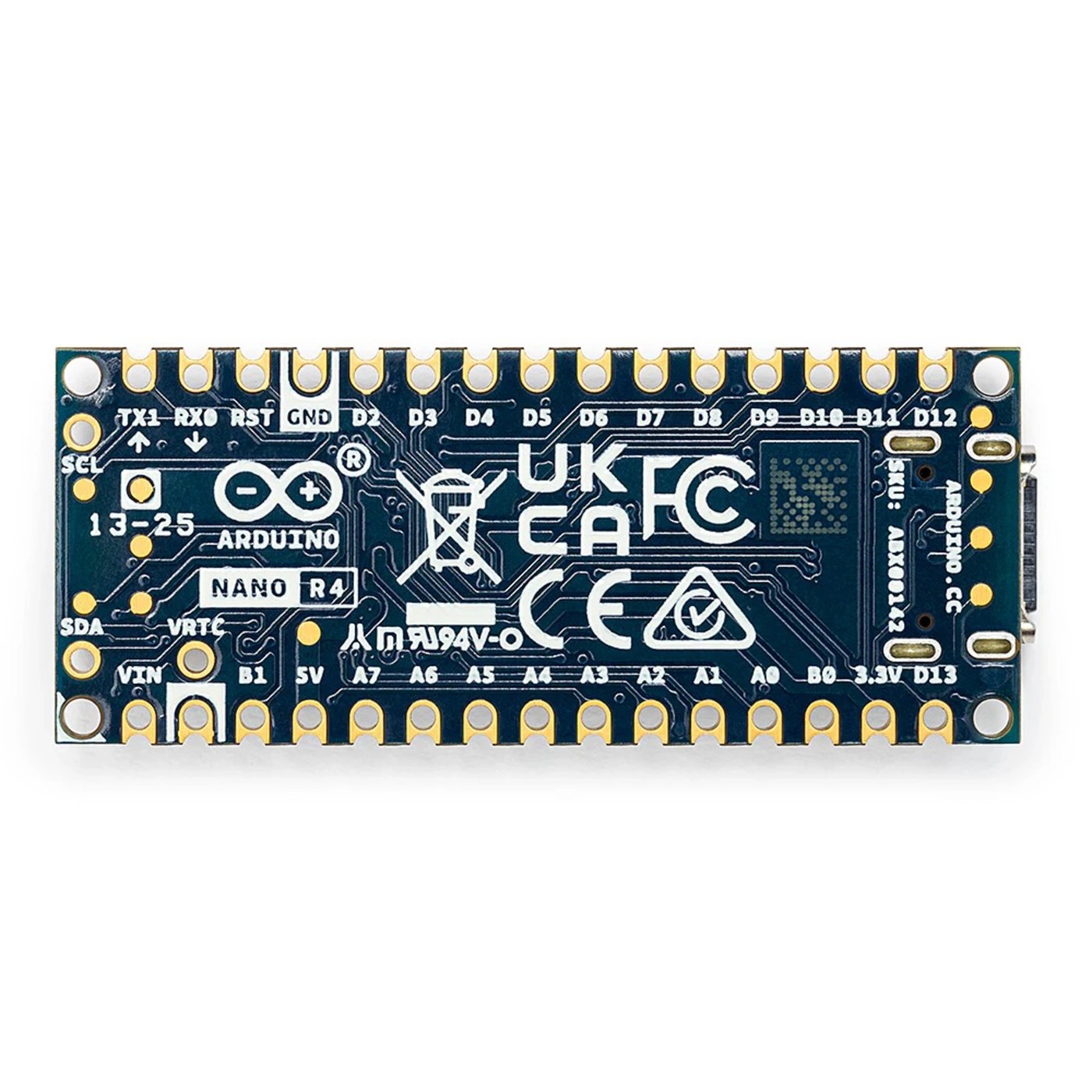

Arduino Nano R4 utvecklingskort Utan stiftlister

Kompakt utvecklingskort för inbyggda system

Arduino Nano R4 ger dig en kraftfull 32-bitars plattform i ett format som passar direkt på ett kopplingsdäck eller ett eget kretskort. Kortet bygger på samma processor som UNO R4-familjen, vilket gör det enkelt att skala ner från prototyp till färdig produkt.

Kort om Nano R4

• 32-bitars ARM Cortex-M4 med flyttalsenhet, 48 MHz
• 256 kB Flash, 32 kB SRAM och 8 kB EEPROM
• Inbyggd DAC, OPAMP, realtidsklocka och CAN-buss
• Qwiic-kontakt för plug-and-play-expansion
• Kastellerade anslutningar för ytmontering på eget kretskort

Från prototyp till produktion

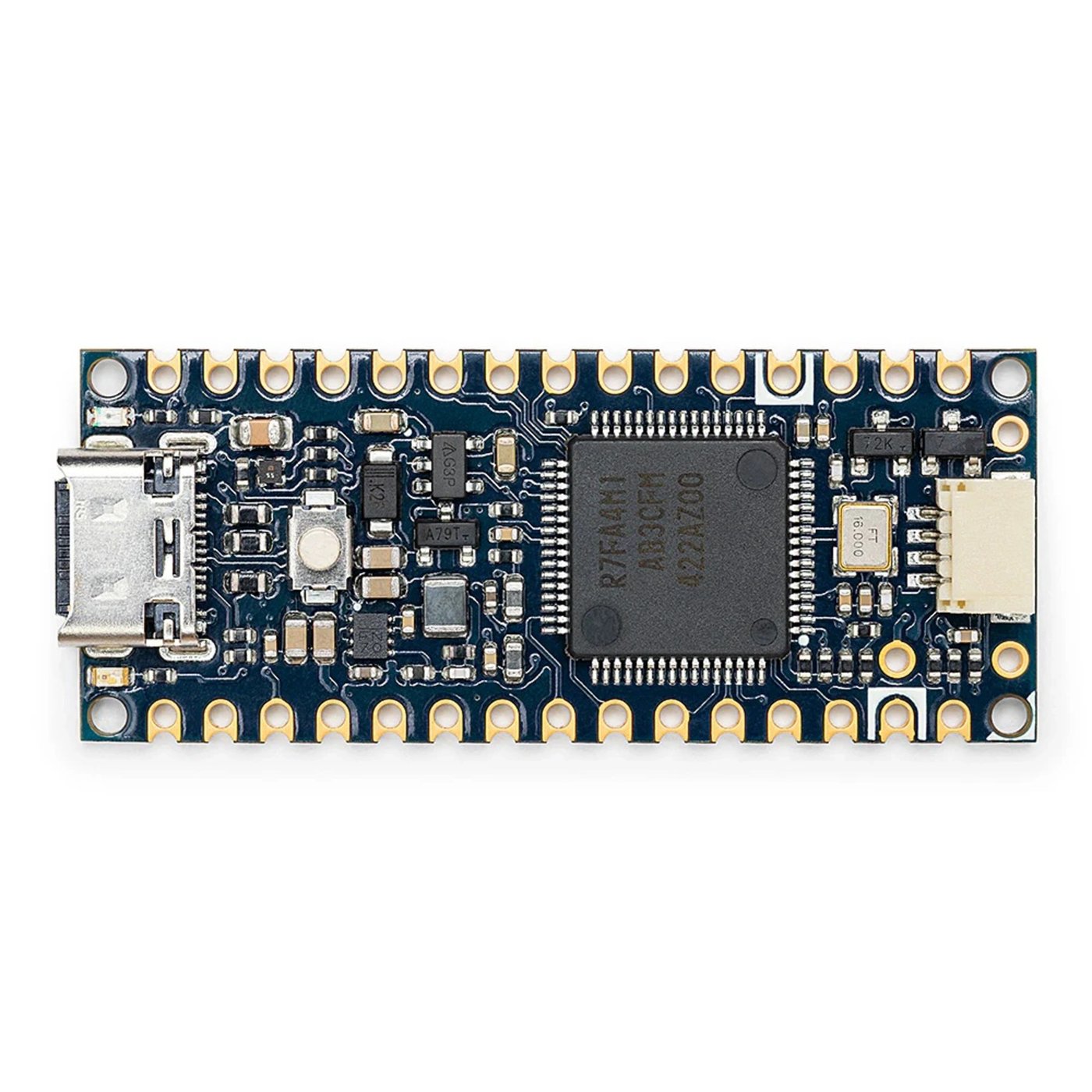

Kastellerade anslutningar och komponenter monterade på en sida gör Nano R4 redo för ytmontering direkt på en egen PCB. Det kompakta måttet 18 × 45 mm passar i utrymmen där ett UNO-kort inte får plats.

Inbyggda funktioner som sparar plats

En 12-bitars DAC, operationsförstärkare (OPAMP) och realtidsklocka (RTC) sitter direkt på kortet – funktioner som annars kräver extra komponenter. CAN-bussen öppnar för industri- och fordonstillämpningar med en extern transceiver.

Enkel expansion med Qwiic

Den inbyggda Qwiic-kontakten (3,3 V I²C) och en separat 5 V I²C-port gör det smidigt att koppla in sensorer, displayer och andra moduler utan lödning.

Specifikationer

Processor: Renesas RA4M1 (ARM Cortex-M4), 48 MHz
Minne: 256 kB Flash, 32 kB SRAM, 8 kB EEPROM
Digitala I/O: 14 (varav 6 PWM)
Analoga ingångar: 8
DAC: 12-bitars på A0
OPAMP: A1, A2, A3
Driftspänning: 5 V (DC)
Inspänning: 6–21 V (DC) via VIN
USB: USB-C (programmering och strömförsörjning)
Kommunikation: UART, SPI, I²C, CAN
Mått: 18 × 45 mm

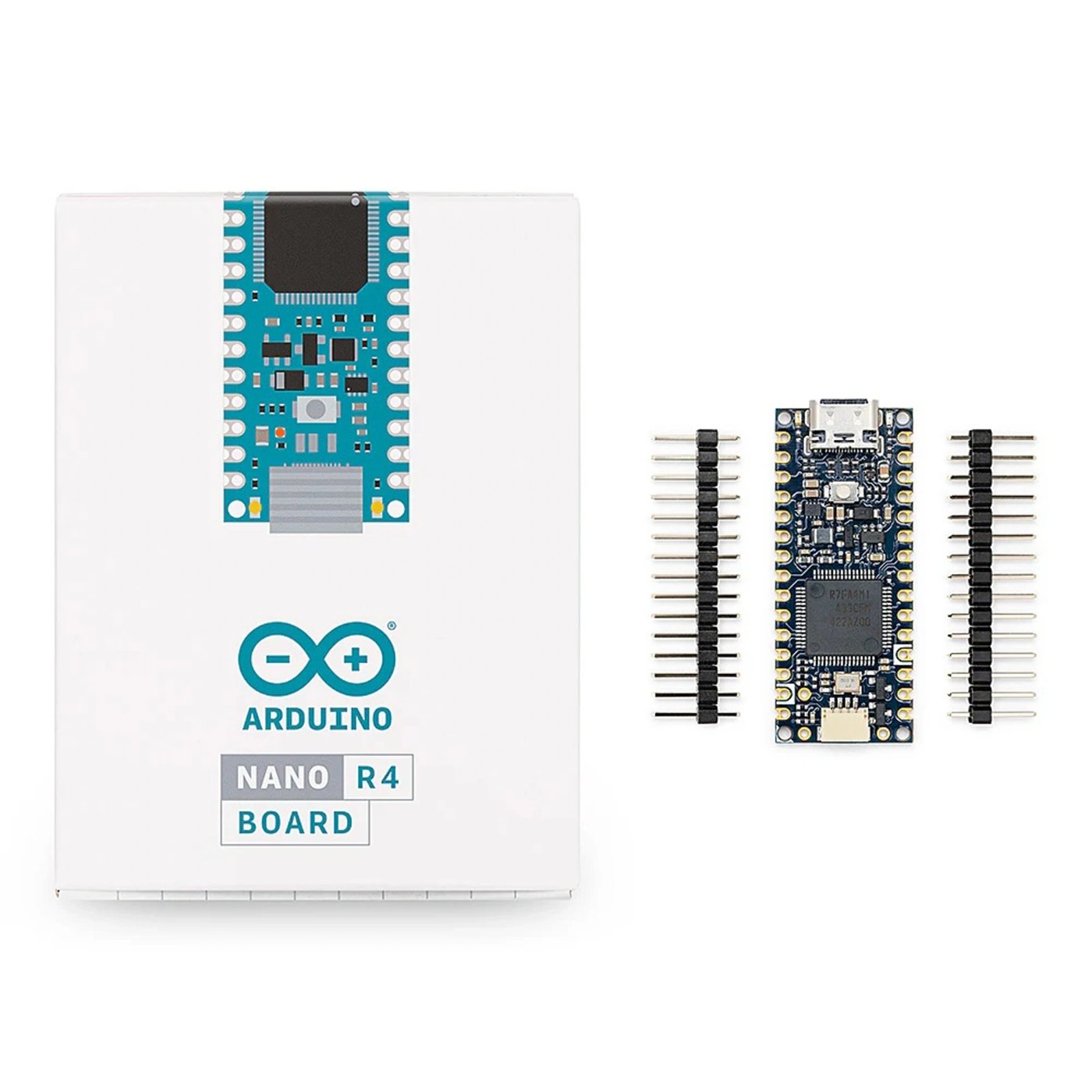

I förpackningen

• 1 × Arduino Nano R4
• 1 × Stiftlist (ej monterad)
