Elektronikkveiledning

Innleding

Elektriske betegnelser og enheter

betegnelse Enhet
spenning (U) volt (V)
strøm (I) ampere (A)
resistans (R) ohm (Ω)
effekt (P) watt (W)
kapasitans (C) farad (F)

SI-prefix

T tera x ∙ 1012 1 000 000 000 000 stor T
G giga x ∙ 109 1 000 000 000 stor G
M mega x ∙ 106 1 000 000 stor M
k kilo x ∙ 103 1 000 liten k
  grunnenhet x ∙ 100 1
m milli x ∙ 10-3 0,001 liten m
μ mikro x ∙ 10-6 0,000 001 liten gresk my
n nano x ∙ 10-9 0,000 000 001 liten n
p piko x ∙ 10-12 0,000 000 000 001 liten p

Ohms lag

html_image



html_image

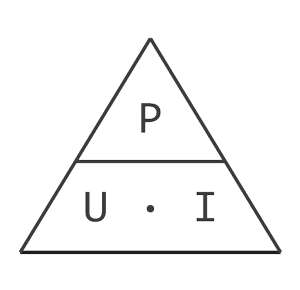

Effektberegningsformelen

html_image



html_image

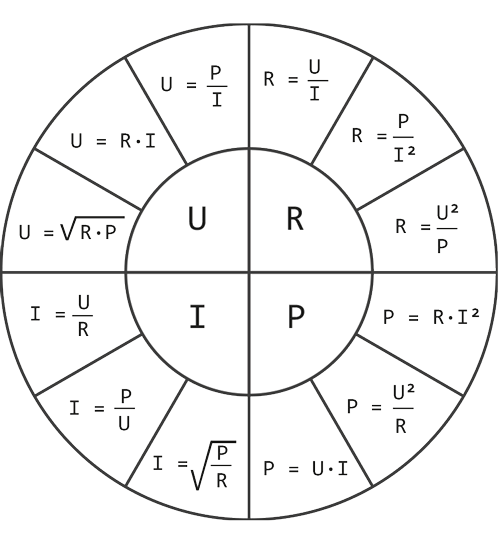

Kombinasjonen av Ohms lov og effektberegningsformelen

html_image

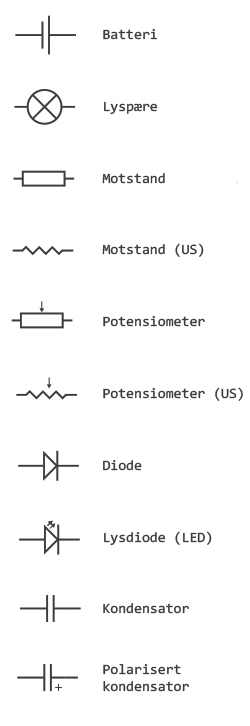

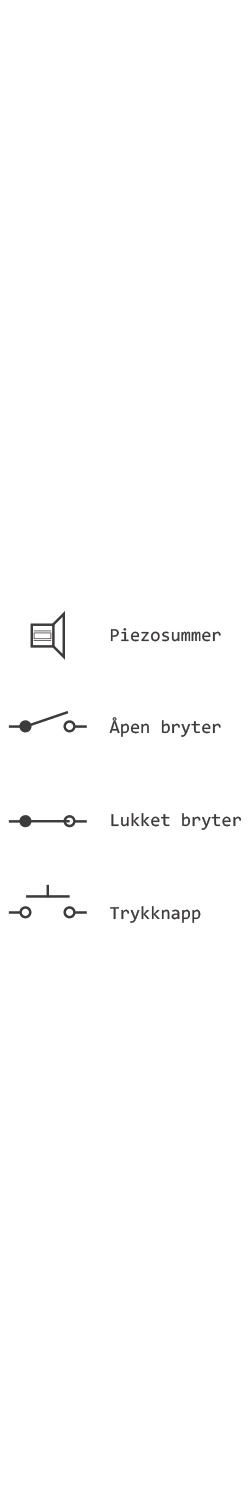

Skjematiske symboler

html_image



html_image



E24-serien

10 Ω 11 Ω 12 Ω 13 Ω 15 Ω 16 Ω 18 Ω 20 Ω
22 Ω 24 Ω 27 Ω 30 Ω 33 Ω 36 Ω 39 Ω 42 Ω
47 Ω 51 Ω 56 Ω 62 Ω 68 Ω 75 Ω 82 Ω 91 Ω



100 Ω 110 Ω 120 Ω 130 Ω 150 Ω 160 Ω 180 Ω 200 Ω
220 Ω 240 Ω 270 Ω 300 Ω 330 Ω 360 Ω 390 Ω 420 Ω
470 Ω 510 Ω 560 Ω 620 Ω 680 Ω 750 Ω 820 Ω 910 Ω



1,0 kΩ 1,1 kΩ 1,2 kΩ 1,3 kΩ 1,5 kΩ 1,6 kΩ 1,8 kΩ 2,0 kΩ
2,2 kΩ 2,4 kΩ 2,7 kΩ 3,0 kΩ 3,3 kΩ 3,6 kΩ 3,9 kΩ 4,2 kΩ
4,7 kΩ 5,1 kΩ 5,6 kΩ 6,2 kΩ 6,8 kΩ 7,5 kΩ 8,2 kΩ 9,1 kΩ



10 kΩ 11 kΩ 12 kΩ 13 kΩ 15 kΩ 16 kΩ 18 kΩ 20 kΩ
22 kΩ 24 kΩ 27 kΩ 30 kΩ 33 kΩ 36 kΩ 39 kΩ 42 kΩ
47 kΩ 51 kΩ 56 kΩ 62 kΩ 68 kΩ 75 kΩ 82 kΩ 91 kΩ



100 kΩ 110 kΩ 120 kΩ 130 kΩ 150 kΩ 160 kΩ 180 kΩ 200 kΩ
220 kΩ 240 kΩ 270 kΩ 300 kΩ 330 kΩ 360 kΩ 390 kΩ 420 kΩ
470 kΩ 510 kΩ 560 kΩ 620 kΩ 680 kΩ 750 kΩ 820 kΩ 910 kΩ

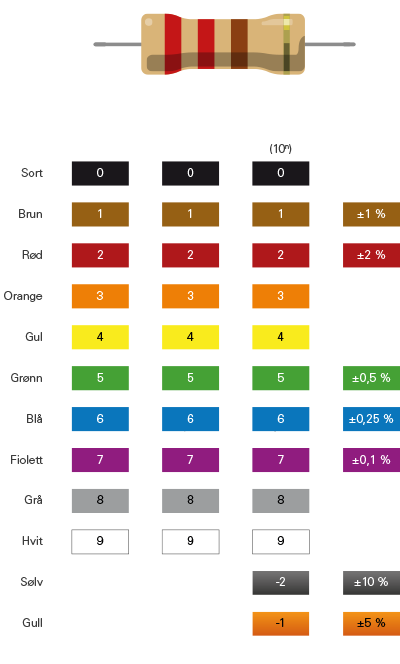

Resistorer med fire ringer

html_image

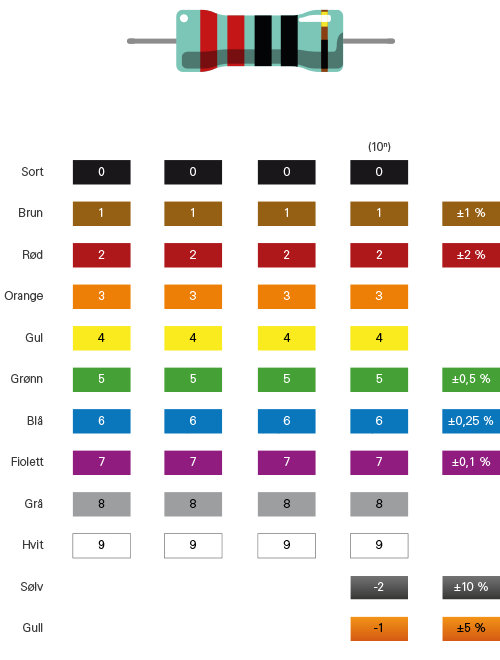

Resistorer med fem ringer

html_image

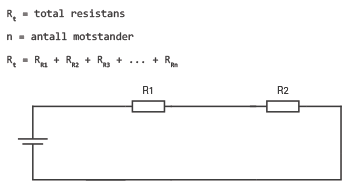

Seriekobling av resistorer

html_image

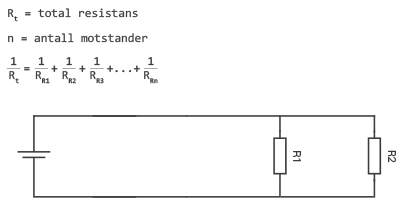

Parallellkobling av resistorer

html_image





Sist endret: 19.01.2017
