Elektroniklathund

Lathund

Elektriska storheter och enheter

STORHET ENHET
spänning (U) volt (V)
ström (I) ampere (A)
resistans (R) ohm (Ω)
effekt (P) watt (W)
kapacitans (C) farad (F)

SI-prefix

T TERA X ∙ 1012 1 000 000 000 000 STORA T
G giga x ∙ 109 1 000 000 000 stora G
M mega x ∙ 106 1 000 000 stora M
k kilo x ∙ 103 1 000 lilla k
  grundenhet x ∙ 100 1
m milli x ∙ 10-3 0,001 lilla m
μ mikro x ∙ 10-6 0,000 001 lilla grekiska my
n nano x ∙ 10-9 0,000 000 001 lilla n
p piko x ∙ 10-12 0,000 000 000 001 lilla p

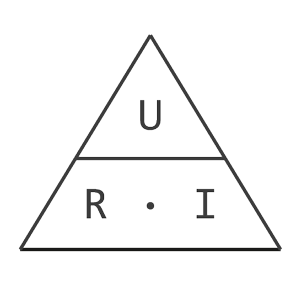

Ohms lag

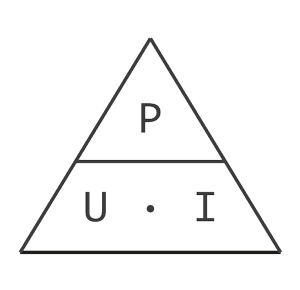

Effektberäkningsformeln

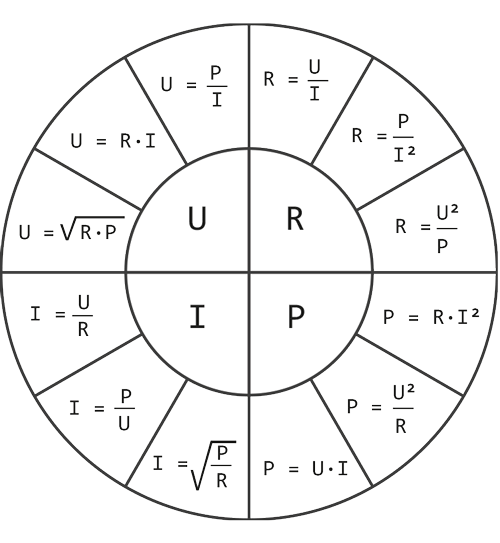

Kombinationen av Ohms lag och effektberäkningsformeln

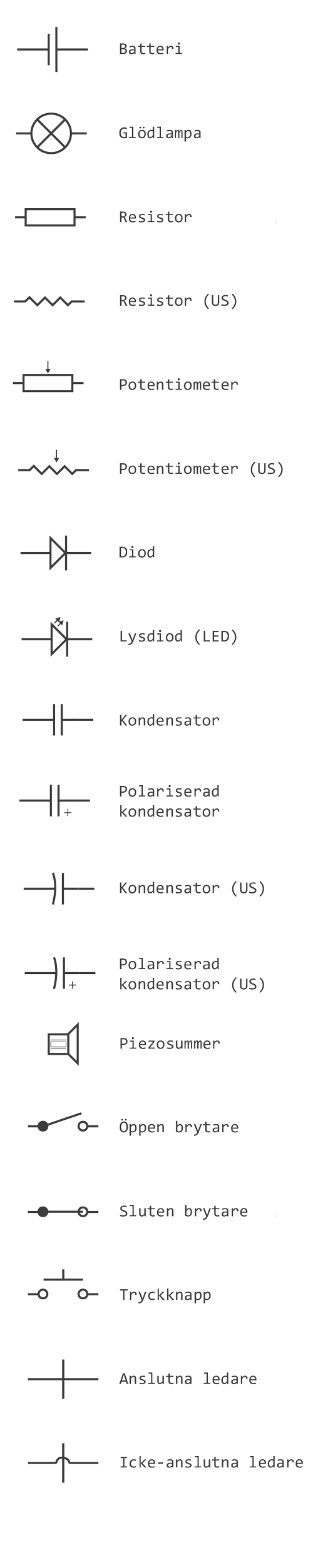

Schematiska symboler


E24-serien

10 Ω 11 Ω 12 Ω 13 Ω 15 Ω 16 Ω 18 Ω 20 Ω
22 Ω 24 Ω 27 Ω 30 Ω 33 Ω 36 Ω 39 Ω 42 Ω
47 Ω 51 Ω 56 Ω 62 Ω 68 Ω 75 Ω 82 Ω 91 Ω



100 Ω 110 Ω 120 Ω 130 Ω 150 Ω 160 Ω 180 Ω 200 Ω
220 Ω 240 Ω 270 Ω 300 Ω 330 Ω 360 Ω 390 Ω 420 Ω
470 Ω 510 Ω 560 Ω 620 Ω 680 Ω 750 Ω 820 Ω 910 Ω



1,0 kΩ 1,1 kΩ 1,2 kΩ 1,3 kΩ 1,5 kΩ 1,6 kΩ 1,8 kΩ 2,0 kΩ
2,2 kΩ 2,4 kΩ 2,7 kΩ 3,0 kΩ 3,3 kΩ 3,6 kΩ 3,9 kΩ 4,2 kΩ
4,7 kΩ 5,1 kΩ 5,6 kΩ 6,2 kΩ 6,8 kΩ 7,5 kΩ 8,2 kΩ 9,1 kΩ



10 kΩ 11 kΩ 12 kΩ 13 kΩ 15 kΩ 16 kΩ 18 kΩ 20 kΩ
22 kΩ 24 kΩ 27 kΩ 30 kΩ 33 kΩ 36 kΩ 39 kΩ 42 kΩ
47 kΩ 51 kΩ 56 kΩ 62 kΩ 68 kΩ 75 kΩ 82 kΩ 91 kΩ



100 kΩ 110 kΩ 120 kΩ 130 kΩ 150 kΩ 160 kΩ 180 kΩ 200 kΩ
220 kΩ 240 kΩ 270 kΩ 300 kΩ 330 kΩ 360 kΩ 390 kΩ 420 kΩ
470 kΩ 510 kΩ 560 kΩ 620 kΩ 680 kΩ 750 kΩ 820 kΩ 910 kΩ

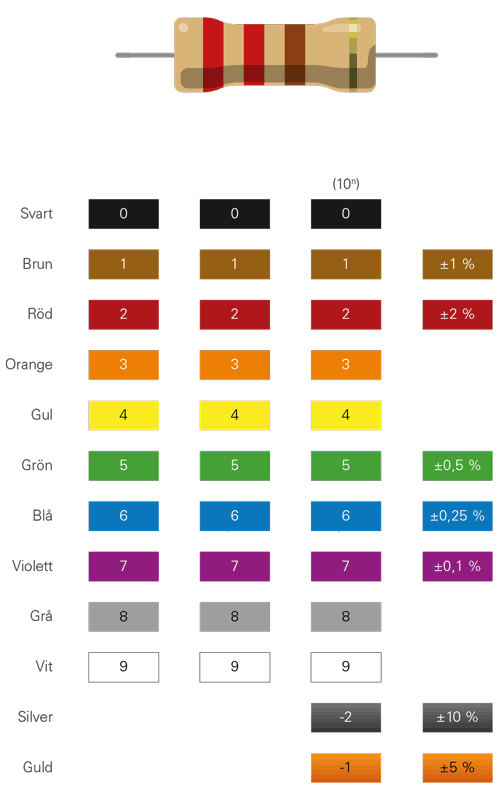

Resistorer med fyra ringar

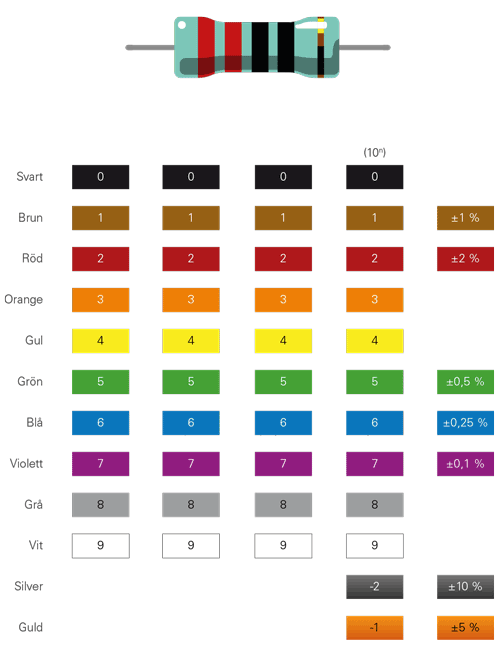

Resistorer med fem ringar

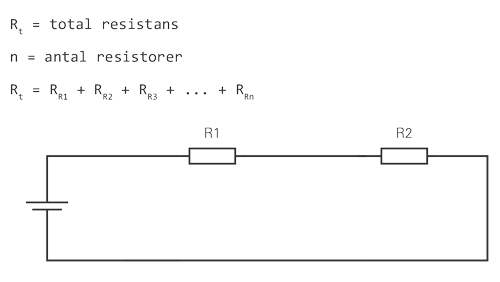

Seriekoppling av resistorer

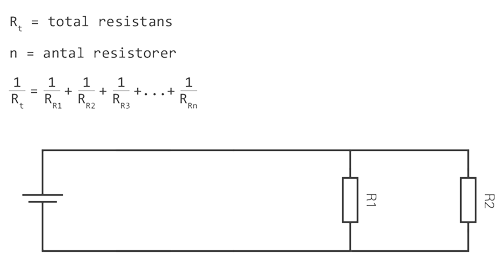

Parallellkoppling av resistorer
