Montering av RJ45

Hur monteras RJ45?

Detta kapitel visar hur en RJ45-kontakt monteras på en nätverkskabel. I exemplet används Cat. 5e-kabel, RJ45-kontakter för rund kabel, pressverktyg med kabelskalare samt brytskydd (förfarandet är detsamma med en Cat. 6- eller Cat. 6a-kabel). Med rätt teknik, bra verktyg och lite tålamod är det ganska enkelt att montera en kontakt. Första gångerna kan det kännas svårt men ge inte upp!

Verktygen

För att kunna göra egna installationer krävs några verktyg. Här följer en samman­fattning av vad som behövs för att både kunna montera kontakter på kablar och koppla nätverksuttag.

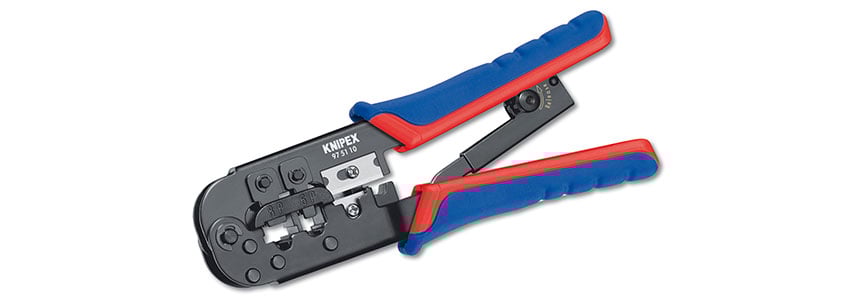

Pressverktyg

För att kunna montera fast kontakterna på en kabelände krävs en specialtång. Den ska ha ”käftar” som klarar kontakter av typen RJ45, även känd som 8/8. Frikopplings­funktion på pressverktyget är alltid bra att ha då den ser till att pressningen slutförs. Annars är risken att pressningen blir för lös, vilket kan leda till att kontakten lossnar. En för hård pressning kan skada både kontakt och kabel, men det kan inte ske vid användning av nätverksverktyg med frikopplingsfunktion.

html_image

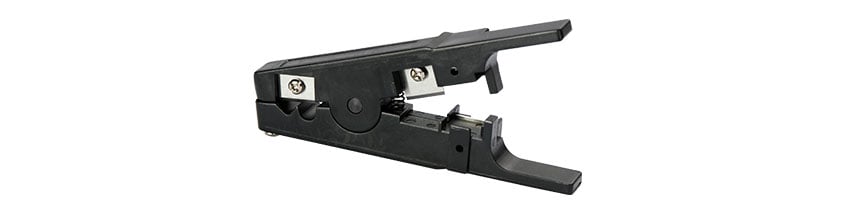

Kabelskalare

Med en kabelskalare går det snabbt och lätt att få av det yttersta höljet på nätverkskabeln utan att skada någon av ledarna. Många pressverktyg har inbyggd funktion för skalning och då behövs inte detta separata verktyg.

html_image

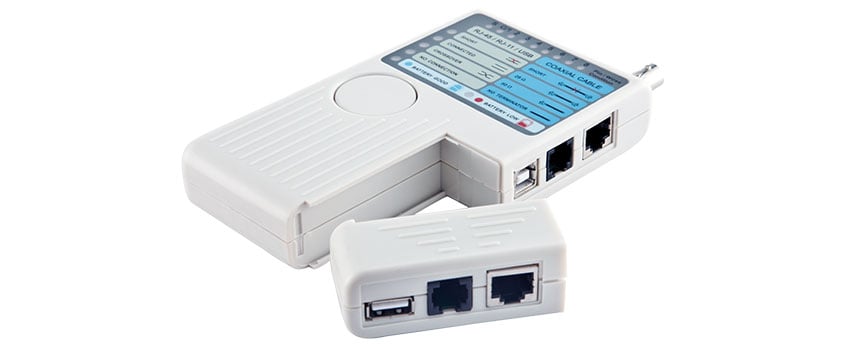

Nätverkstestare

Nätverkstestaren används för att kontrollera färdiga kablar. Med en sådan går det att få en snabb indikering på vilka par som eventuellt har blivit felkopplade eller inte har fått kontakt.

html_image

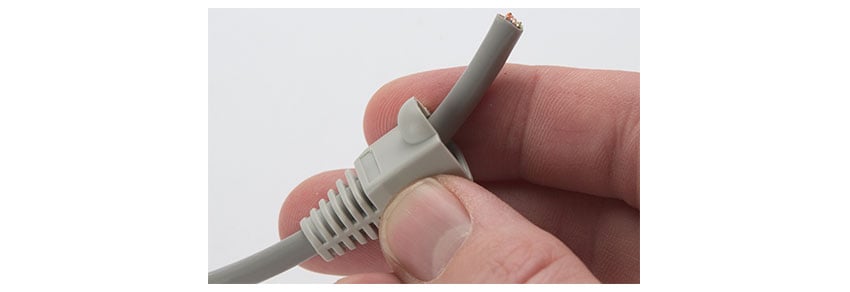

Steg 1: Brytskydd

Kom ihåg att alltid sätta på ett brytskydd innan kontakten monterats eller kabeln skalas. Det kan kännas överflödigt att använda brytskydd, men brytskyddet är inte bara estetiskt utan skyddar även låsblecket från att brytas av. Det gör också att kabeln inte kan böjas på ett sådant sätt att kontakten släpper taget om ledarna. Då brytskydd finns i olika färger kan sådana även användas som identifiering för att skilja nätverkskablar åt.

html_image
Kom ihåg att börja med att trä på ett brytskydd.

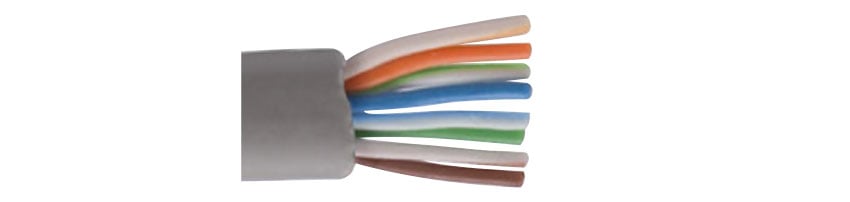

Steg 2: Skala kabeln och lägg ledarna rätt

Använd en mjuk TP-kabel vid montering av RJ45-kontakter. Om solid kabel används finns risk för att ledarna lossnar, eftersom stiften i kontakten inte kommer att pressas in i ledarna. Skala av ytterisoleringen så att de åtta ledarna kommer fram. Var försiktig så att skalknivarna inte skär in i parledarna. Om det finns marginal på kabeln så låt gärna de åtta ledarna sticka fram en bra bit så att de blir lättare att hantera. När de väl ligger i rätt ordning klipps de ner igen så att alla ledare blir lika långa och sticker ut cirka en centimeter ur ytterisoleringen.

De enskilda ledarna ska inte skalas utan när kontakten pressas skär stiften igenom isoleringen. Genom att vika ledarna över ett finger några gånger undviker du att de tvinnar ihop sig igen mot din vilja.

html_image



Följande färgordning är den som gäller (enligt EIA/TIA 568B) för en rak koppling:

  • vit/orange
  • orange
  • vit/grön
  • blå
  • vit/blå
  • grön
  • vit/brun
  • brun

Färgordningen är från vänster till höger om kontakten ses med låsblecket nedåt och kontaktstiften framåt. Kontakterna är försedda med en kanal för varje ledare som under­lättar när ledarna ska föras in på rätt plats. För att få en stabil anslutning när kontakten pressats måste ledarna gå hela vägen in i kontakten. Är ledarna olika långa eller förs in snett är risken stor att det inte blir kontakt på alla åtta stift.

Ytterisoleringen ska gå in en bit i kontakten så att den hamnar under dragavlastnings­kilen. Dragavlastningens syfte är att minska kraften på innerledarna så att de inte ­lossnar om det uppstår en mekanisk belastning av något slag.

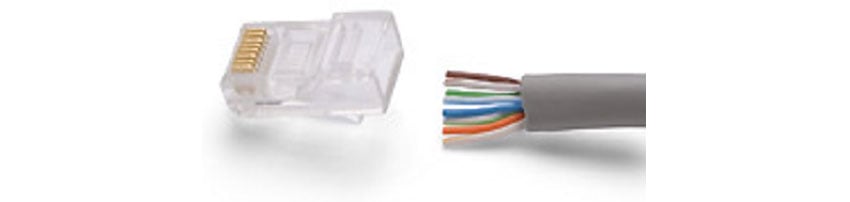

html_image
Ledare som är bra i längd. De når hela vägen fram och dragavlastningen kommer att hamna över ­ytter­höljet. Observera att de enskilda ledarna inte behöver skalas.

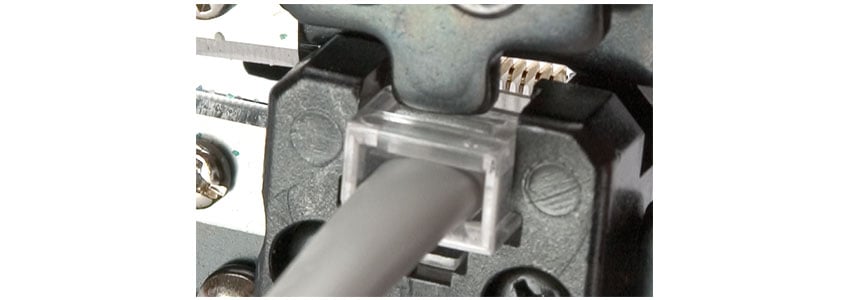

Steg 3: Pressning

Sätt försiktigt in kontakten i pressverktyget när alla ledarna är ordentligt intryckta i RJ45-kontakten. Tryck därefter åt med verktyget (relativt hårt). Skulle press­verktyget sakna frikopplingsfunktion finns det risk för att pressningen inte blir fullföljd ifall man inte pressar tillräckligt hårt. Trycket ska vara så pass hårt att kontaktstiften skär in i ledarna och dragavlastningskilen trycks ner mot kabelns ytterisolering, vilket fixerar kabeln i kontakten.

html_image
Under pressmomentet skär kontaktens stift in i ledarna och dragavlastningskilen pressas ned mot kabelns ytterisolering.

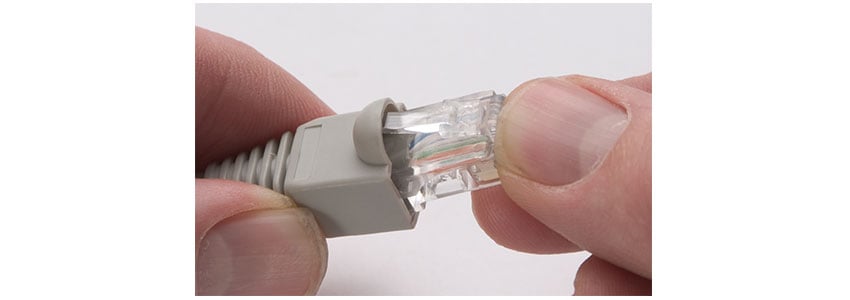

Steg 4: Montera brytskyddet

Avsluta med att fästa brytskyddet (som träddes på kabeln före pressningen) på kontakten. Testa gärna kabelns funktionalitet med en kabeltestare för att undvika att behöva ta ut kabeln ur eventuella kabellister och fästanordningar om den mot förmodan inte skulle fungera.

html_image
Ett snyggt resultat där kontakten skyddas av ett brytskydd.
