Power over Ethernet

Vad är POE?

POE (Power over Ethernet) är en teknik för att via nätverkskabeln strömförsörja ­apparater som har POE-stöd. På så vis behövs inga nätadaptrar eller eluttag där apparaterna används. Det är en perfekt lösning för svårplacerade accesspunkter, nätverks­kameror och IP-telefoner.

I företagssammanhang har Power over Ethernet-lösningar använts länge och blir allt vanligare även i hemmiljö. I nybyggda hem finns alltid nätverkskabel dragen i väggarna och dubbla nätverksuttag installerade i alla rum, vilket är allt som krävs kabelmässigt.

Produkter

Nedan ser du ett urval av POE-produkter i vårt sortiment. Klicka in på en produkt för att läsa mer om den.

PD-enheter

Det är inte alla nätverksprodukter som kan bli strömförsörjda via nätverkskabeln. Det krävs att de är gjorda för att användas i POE-sammanhang. Då är de utrustade med en PD-port (Powered Device), vilket är en nätverksport som är gjord för att ta emot både nätverkssignal och ström.

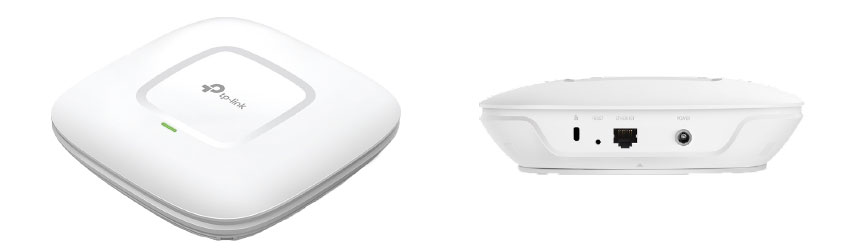

Accesspunkten på bilden kan strömförsörjas på två olika sätt: via en traditionell nätadapter eller genom POE. Nätverksporten är alltså en PD-port.

html_image
TP-link Auranet EAP225 med PD-port för strömförsörjning via nätverkskabeln.



PSE-hårdvara

En vanlig router har inte möjlighet att strömförsörja nätverksprodukter genom sina nätverksportar. Mellan routern och de fjärrströmförsörjda enheterna måste därför en PSE-switch koppas (Power Sourcing Equipment).

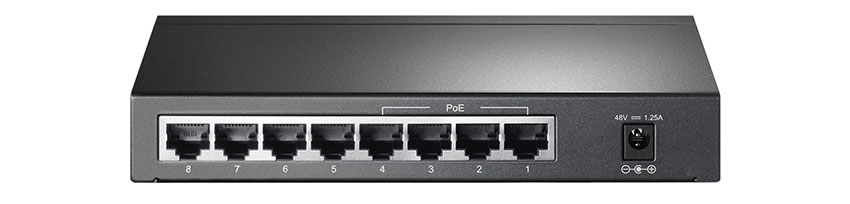

html_image
Exempel på PSE-switch (TP-link SG1008P)



En PSE-switch utökar routerns nätverksportar precis som en vanlig switch. Den spänningssätter också nätverkskablarna för PD-enheter.

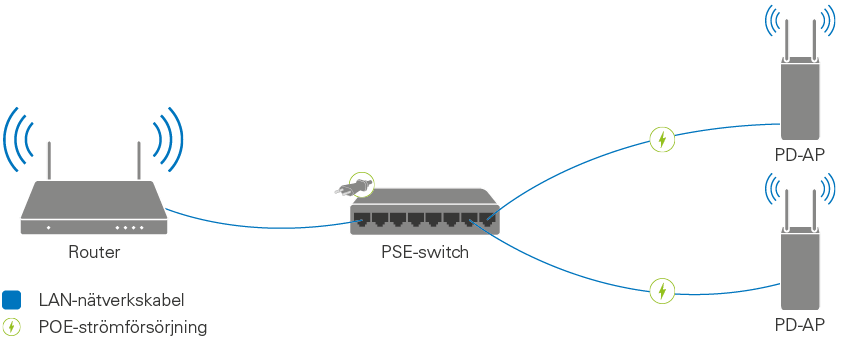

html_image
För att strömförsörja flera PD-enheter kan en PSE-switch användas.



Om det endast är en nätverksenhet som ska strömförsörjas behöver inte en hel switch användas som strömkälla. Då räcker det med att använda en ströminjektor. En sådan har två nätverksportar: en vanlig nätverksport som kopplas till routern och en PSE-port som kopplas till PD-enheten (den som ska strömförsörjas).

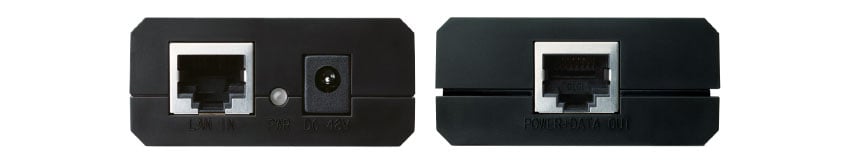

html_image

Exempel på ströminjektor (fram- och baksida).



Strömförsörjning av nätverksenheter utan POE

Med hjälp av en splitter kan nätverksprodukter som saknar POE-stöd strömförsörjas över nätverkskabeln. Det är viktigt att en POE-splitter med rätt utspänning och rätt storlek på DC-plugg används. Till skillnad från exempelvis mobilladdare finns det ingen branschstandard för vilken spänning som nätverkshårdvara ska drivas med. Bland access­punkter och nätverkskameror är det vanligast med 5 V eller 12 V. Det finns heller ingen branschstandard för vilken storlek DC-pluggen ska ha. Splittrar brukar därför levereras med flera olika DC-pluggar för att passa så många nätverksprodukter som möjligt.

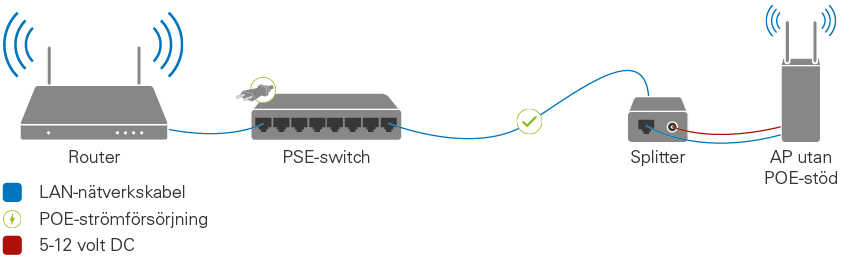

html_image
En POE-splitter gör att apparater som saknar PD-port kan strömförsörjas genom nätverkskabeln.



Officiella POE-standarder

Det finns flera olika standarder för att strömförsörja nätverksenheter via nätverks­kabeln. För det första finns det officiella standarder som anses vara de ”riktiga” POE-standarderna. De heter IEEE 802.3af respektive IEEE 802.3at. De brukar kallas POE respektive POE Plus av bekvämlighetsskäl.

Dessa officiella standarder är gjorda för att strömförsörja nätverksenheter via upp till 100 meter nätverkskabel (d.v.s. samma avstånd som nätverkssignal kan skickas i en vanlig kopparnätverkskabel). Den väsentliga skillnaden mellan standarderna ligger i hur mycket ström de kan leverera. Den maximala effekten som en POE-enhet kan dra från en POE-switch är cirka 13 W. En POE+-enhet kan dra cirka 25 W från en POE+-switch. POE++-enheter kan dra ända upp till cirka 71 W från en POE++-switch. Den högre effekten som POE+ och POE++ möjliggör är behövlig för bland annat vissa PTZ-kameror (övervakningskameror med inbyggda motorer som gör att de kan röra sig) eller kameror med inbyggd belysning.

  POE POE+ POE+
Officiellt namn IEEE 802.3af IEEE 802.3at IEEE 802.3bt
Spänning 48 V 48 V 48 V
Maxeffekt 13 W 25 W 71 W

POE-, POE+- och POE++-standarderna är kompatibla med varandra i stor utsträckning. En PD-enhet som följer POE-standarden kan bli strömförsörjd av PSE-hårdvara som följer POE+-standarden. En PD-enhet som kräver POE+ kan inte, på grund av det höga strömbehovet, bli strömförsörjd av PSE-hårdvara som följer POE-standarden.

Inofficiella fjärrströmförsörjningslösningar

Utöver de officiella POE-standarderna har många tillverkare av nätverkshårdvara ­utvecklat egna lösningar för strömförsörjning. Ett exempel är Ubiquiti som har skapat en 24 V-baserad sådan för några av Unifi-accesspunkterna. På grund av den lägre spänningen är Unifis strömlösning inkompatibel med de officiella POE-standarderna (som ligger runt 48 V).

D-link har också tagit fram en egen lösning som de säljer som ett paket med ström­injektor och splitter. Eftersom de två paketdelarna inte följer den officiella POE-­standarden kan de inte användas var för sig. De måste användas i par för att kunna strömförsörja någon av exempelvis D-links egna nätverkskameror som saknar POE-stöd.

Tyvärr använder branschen ”POE” som ett allmänt begrepp för strömförsörjning via nätverkskabeln. Det gör att POE-begreppet kan stå på förpackningar till produkter som inte följer de officiella standarderna. Var uppmärksam på detta vid köp av POE-utrustning. Om det däremot står IEEE 802.3af, IEEE 802.3at eller IEEE 802.3bt på förpackningarna är det garanterat de officiella standarderna som efterföljs.

Ström från PSE-hårdvara

Switchar som används som PSE-hårdvara har inte nödvändigtvis POE-stöd på alla nätverksportar. En åttaportarsswitch kan exempelvis ha fyra portar med POE-stöd och fyra portar utan POE-stöd.

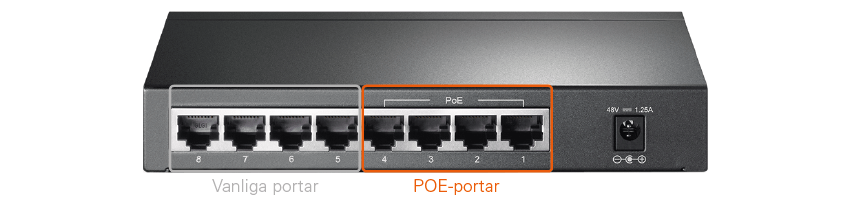

html_image
Switch med fyra portar som har POE-stöd och fyra portar som saknar POE-stöd.



PSE-hårdvara märks med hur mycket ström den kan leverera totalt. Switchen på bild­exemplet kan leverera maximalt 53 W. Det är nästintill tillräckligt för att belasta alla fyra portar fullt ut med POE-standarden 802.3af. Eftersom det alltid blir effektförluster i kablarna kommer PD-­enheterna att belasta PSE-hårdvaran med något högre effekt än de själva förbrukar. En PD-enhet som drar 13 W skulle mycket väl kunna belasta sin PSE-hårdvara med drygt 15 W.

Eftersom fyra gånger 15 W är mer än 50 W (närmare bestämt 60 W) bör inte den ­nämnda switchen driva fyra stycken PD-enheter som konstant och samtidigt drar ­högsta möjliga maxeffekt ur sina nätverksportar.
